Зачинювач з електричним приводом одностулковий

TS 5000 RFS 3-6 * Зачинювач з шиною ковзання для одностулкових дверей з шириною стулки до 1400 мм з електричною функцією вільного ходу та блоком керування з датчиком диму

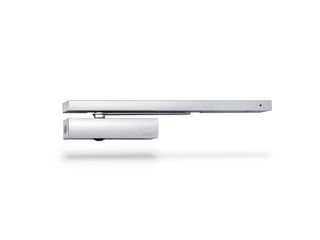

Зачинювач дверей TS 5000 RFS Зачинювач верхнього розташування з шиною ковзання для одностулкових дверей з шириною стулки до 1400 мм, з електричною функцією вільного ходу і блоком управління з датчиком диму
  • Плавна регулювана сила закривання EN3-6
  • Робоча напруга 230 В змінного струму
  • Можливе використання для дверей з петлями праворуч та ліворуч без перемикання
  • Функція вільного ходу після разового відкривання дверей приблизно на 90°
  • Функція комфортної фіксації блокує двері в кінці області вільного ходу
  • Вбудований блок керування з датчиком диму, сигнал якої у випадку пожежі автоматично зачиняє двері
Показати більше
  • Датчик диму з індикацією забруднення та супроводом порогу тривоги
  • Можливість підключення додаткових сигналізаторів диму
  • Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
  • Можливе індивідуальне налаштування швидкості зачинення
  • Візуальна індикація сили закривання для полегшення контролю під час регулювання
  • Усі функції регулюються спереду
Наші контакти

TS 5000 RFS 3-6

Сфери застосування

  • Протипожежні та димозахисні двері
  • Право- та лівосторонні навісні розпашні двері
  • Навісні розпашні двері із шириною стулки до 1 400 мм
  • Монтаж на дверному полотні з боку, де розташовані дверні петлі
  • Системи фіксації з убудованим фіксатором із функцією вільного ходу
  • Безбар’єрні проходи відповідно до вимог DIN 18040

Технічні характеристики продукту

TS 5000 RFS 3-6
Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм 1400 mm
Ширина стулки (макс.) 1400 mm
Вид монтажу Монтаж на дверному полотні з боку, де розташовані дверні петлі
Кут відкриття (макс.) 180 °
Вхідна напруга 230 В змінного струму
Придатність протипожежних дверей Так
Область вільного ходу 85 ° - 160 °
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Ні
Позиція регулювання сили закривання Передній
Візуальна індикація сили закривання Так
Фіксатор Електричний, для забезпечення функції вільного ходу
Інтегрований датчик диму Так

Завантаження

GEZE 3D-модель TS 5000 RFS Монтажна панель (.stp | 8 MB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.bdl | 3 MB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.7z | 1,018 KB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.bdl | 4 MB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.bdl | 2 MB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.stp | 3 MB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.stp | 6 MB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.stp | 8 MB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.bdl | 2 MB)
GEZE 3D-модель TS 5000 RFS Монтажна панель (.7z | 1 MB)
Креслення TS 5000 RFS без монтажної панелі при монтажі на дверній рамі з боку, де розташовані дверні петлі (.pdf | 12 KB) 3D-модель (1156759)

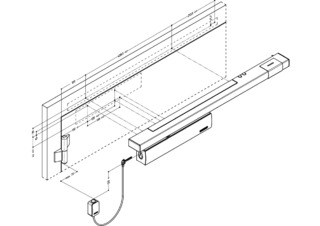

Креслення TS 5000 RFS з ковзаючою тягою R без монтажної панелі при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 31 KB) 3D-модель (1156766)

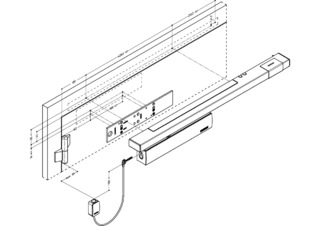

Креслення TS 5000 RFS з ковзаючою тягою R і монтажною панеллю при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 42 KB) 3D-модель (1156763)

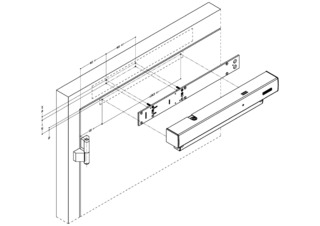

Креслення TS 5000 RFS з монтажною панеллю при монтажі на дверній рамі з боку, де розташовані дверні петлі (.pdf | 39 KB) 3D-модель (1156757)

Варіанти та аксесуари

Зачинювач дверей TS 5000 RFS 3-6
Деталі

Повний комплект TS 5000 RFS

Зачинювач верхнього розташування з шиною ковзання EN 3–6 з електричною функцією вільного ходу та блоком управління з датчиком диму

Опис продукту

* Повідомлення про відображені продукти

Вказані вище продукти можуть відрізнятися за формою, типом, характеристиками та функціями (конструкція, розміри, доступність, дозволи, стандарти і т. д.) залежно від країни. З будь-яких питань звертайтесь до контактної особи GEZE або надішліть нам E-Mail .
