Зачинювач з електричним приводом двостулковий

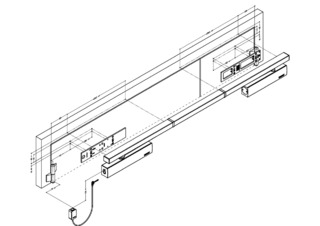

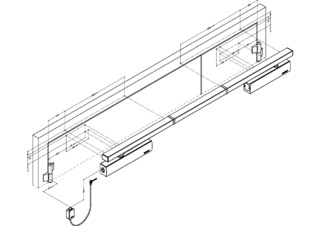

TS 5000 ISM з функцією вільного ходу * Система зачинювачів з шиною ковзання для двостулкових дверей з вбудованим регулюванням порядку закривання, функцією вільного ходу на рухомій стулці

Зачинювач верхнього розташування з шиною ковзання TS 5000 ISM Зачинювач дверей для двостулкових дверей з координацією послідовності зачинення і вбудованим механізмом демпфування відкриття, який пригальмовує двері, зачинені із значним зусиллям.
  • Система з TS 5000 E HY 3-6, TS 5000 та ковзною тягою ISM
  • Стаціонарна стулка з TS 5000 із силою закривання EN 2-6 або TS 5000 ECline із силою закривання EN 3-5
  • Рухома стулка із TS 5000 E Hy (24 В) та регульованою силою закривання EN 3-6
  • Можливе використання для дверей з петлями праворуч та ліворуч без перемикання
  • Функція координації послідовності закривання фіксує рухому стулку в положенні очікування, доки не зачиниться стаціонарна стулка
  • Функція комфортної фіксації на рухомій стулці для фіксації дверей при максимальному куті відкриття
Показати більше
  • Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
  • Вбудоване демпфування відкриття, загальмовує різко відчинені двері
  • Візуальна індикація сили закривання для полегшення контролю під час регулювання
  • Усі функції регулюються спереду
Наші контакти

TS 5000 ISM з функцією вільного ходу

Сфери застосування

  • Протипожежні та димозахисні двері
  • Двостулкові розпашні двері із петлями зліва або справа
  • Можливе симетричне та асиметричне розташування дверей
  • Навісні двері з відстанню між петлями до 2 800 мм та шириною стулки до 1 400 мм
  • Мінімальна відстань між петлями 1 300 мм, мінімальна ширина стаціонароної стулки 400 мм
  • Монтаж на дверному полотні з боку, де розташовані дверні петлі

Технічні характеристики продукту

TS 5000 ISM з функцією вільного ходу
Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм 1400 mm
Ширина стулки (макс.) 1400 mm
Вид монтажу Монтаж на дверному полотні з боку, де розташовані дверні петлі
Кут відкриття (макс.) 180 °
Вхідна напруга 24 V DC
Мінімальна відстань між петлями 1300 mm
Мінімальна ширина нерухомої стулки 400 mm
Придатність протипожежних дверей Так
Область вільного ходу 85 ° - 160 °
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Позиція регулювання сили закривання Передній
Візуальна індикація сили закривання Так
Фіксатор Опціонально
Вбудована координація послідовності закривання Так

Завантаження

Зачинювач верхнього розташування з шиною ковзання TS 5000 ISM Фотографія продукту (51693)
LABELLING OBLIGATION:  © GEZE GmbH
TS 5000 ISM з функцією вільного ходу Паспорт виробу UK
Інструкція з монтажу (872762)
Сертифікат UK (1610388)

Варіанти та аксесуари

Вбудоване регулювання порядку закривання з ковзаючою тягою TS 5000, Надлишкова довжина
Деталі

Ковзаюча тяга ISM TS 5000

З координацією послідовності закривання та важелем

Опис продукту
GEZE TS 5000 E Hy 3-6 Замикач
Деталі

Корпус замикача TS 5000 E Hy 3-6

Основний корпус з важелем вільного ходу для замикача верхнього розташування з шиною ковзання EN 3-6, з електричною функцією вільного ходу та важелем вільного ходу

Опис продукту
GEZE TS 5000 Корпус замикача
Деталі

Корпус замикача TS 5000

Основний корпус для замикача верхнього розташування з шиною ковзання EN 2-6 із демпфуванням відкриття

Опис продукту
