Ковзаюча тяга одностулкова

TS 5000 L ECline * Зачинювач верхнього розташування з шиною ковзання для монтажу з боку навпроти дверних петель, для одностулкових дверей з шириною стулки до 1 250 мм та функцією полегшення відкривання дверей

TS 5000 ECline ' 1250  , , .
  • Плавне регулювання сили закривання EN 3-5
  • Безбар’єрне середовище: відповідність вимогам DIN 18040 при зусиллі до EN 5 (ширина стулки 1250 мм)
  • Можливе використання для дверей з петлями праворуч та ліворуч без перемикання
  • Функція полегшення відкривання дверей та зручний прохід дверей
  • Функція полегшення відкривання дверей може бути вимкнена на дверях із вітровим навантаженням або перепадами тиску
  • Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
  • Можливе індивідуальне налаштування швидкості зачинення
  • Вбудоване демпфування відкриття, загальмовує різко відчинені двері
  • Візуальна індикація сили закривання для полегшення контролю під час регулювання
  • Усі функції регулюються спереду
Наші контакти

TS 5000 L ECline

Сфери застосування

  • Протипожежні та димозахисні двері
  • Право- та лівосторонні навісні розпашні двері
  • Навісні двері із шириною стулки до 1 250 мм
  • Монтаж на дверному полотні з боку навпроти дверних петель та монтаж на дверну коробку з боку, де розташовані дверні петлі
  • Безбар’єрні проходи, відповідність вимогам DIN 18040 при зусиллі до EN 5

Варіанти монтажу у об’єктах і відео за посиланням

: GEZE TS 5000 TS 5000 .

: GEZE TS 5000

TS 5000 . © Nicolas Thome / GEZE GmbH

Технічні характеристики продукту

TS 5000 L ECline
Сила закривання згідно з EN 1154 EN 3 - 5
Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм 1250 mm
Ширина стулки (макс.) 1250 mm
Вид монтажу Верхній монтаж з боку, де розташовані дверні петлі, Монтаж на дверному полотні навпроти дверних петель
Кут відкриття (макс.) 180 °
Придатність протипожежних дверей Так
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Вбудована функція полегшення відкривання дверей Так
Позиція регулювання сили закривання Передній
Візуальна індикація сили закривання Так
Фіксатор Опціонально

Завантаження

Фотографія продукту

TS 5000 ECline Фотографія продукту (72638)
ЗОБОВ'ЯЗАННЯ ЩОДО МАРКУВАННЯ:  © GEZE GmbH

Інструкція з монтажу

Інструкція з монтажу (56352)
Завантажити (.PDF | 5 MB)

Проспект про продукт

Проспект про продукт UK (52491)
Завантажити (.PDF | 3 MB)

Сертифікат

Сертифікат UK (62023)
Завантажити (.PDF | 4 MB)

3D-модель

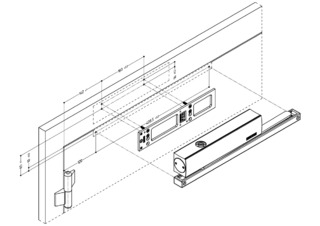

Монтажне креслення

Паспорт виробу

Завантажити (.PDF | 1 MB)

Варіанти та аксесуари

ECline TS 5000
Деталі

Ковзаюча тяга ECline TS 5000

Для замикача TS 5000 ECline з функцією полегшення відкривання дверей

Опис продукту
ECline TS 5000
Деталі

Ковзаюча тяга ECline TS 5000 BG

Для замикача TS 5000 L ECline при монтажі на дверному полотні з боку навпроти дверних петель та функцією полегшення відкривання дверей

Опис продукту
GEZE TS 5000
Деталі

Корпус замикача TS 5000 L ECline

Основний корпус для замикача верхнього розташування з шиною ковзання EN 3-5, для монтажу з боку навпроти дверних петель із функцією полегшення відкривання дверей

Опис продукту
