TS 5000

TS 5000 S * Замикач з ковзаючою тягою для одностулкових дверей з шириною стулки до 1 400 мм

Зачинювач дверей TS 5000 TS 5000, Зачинювач верхнього розташування з шиною ковзання для 1-стулкових дверей
  • Плавне регулювання сили закривання EN2-6
  • Можливе використання для дверей з петлями праворуч та ліворуч без перемикання
  • Затримка закривання у діапазоні від 160° до 80° налаштовується індивідуально
  • Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
  • Можливе індивідуальне налаштування швидкості зачинення
  • Вбудоване демпфування відкриття, загальмовує різко відчинені двері
Показати більше
  • Візуальна індикація сили закривання для полегшення контролю під час регулювання
  • Усі функції регулюються спереду
Наші контакти

TS 5000 S

Замикач з ковзаючою тягою для одностулкових дверей з шириною стулки до 1 400 мм

Сфери застосування

  • Протипожежні та димозахисні двері
  • Право- та лівосторонні навісні розпашні двері
  • Навісні розпашні двері із шириною стулки до 1 400 мм
  • Монтаж на дверному полотні з боку, де розташовані дверні петлі, верхній монтаж з боку навпроти того, де розташовані дверні петлі
  • Підвищений комфорт переміщення завдяки затримці закривання

Технічні характеристики продукту

TS 5000 S
Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм 1100 mm
Ширина стулки (макс.) 1400 mm
Вид монтажу Монтаж на дверному полотні з боку, де розташовані дверні петлі, Верхній монтаж з боку навпроти дверних петель
Кут відкриття (макс.) 180 °
Придатність протипожежних дверей Так
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Інтегрована затримка закривання Так
Позиція регулювання сили закривання Передній
Візуальна індикація сили закривання Так
Фіксатор Опціонально

Завантаження

3D-модель TS 5000 SoftClose/ TS 5000 ECline/ TS 5000/ TS 5000 S/ TS 5000 S ECline Монтажна панель (.stp | 3 MB)
3D-модель Монтажна панель TS 5000 / TS 5000 SoftClose / TS 5000 ECline / TS 5000 S/ TS 5000 S ECline (.stp | 7 MB)
3D-модель Монтажна панель TS 5000/ TS 5000 SoftClose/ TS 5000 ECline / TS 5000 S/ TS 5000 S ECline (.stp | 3 MB)
GEZE 3D-модель T-Stop Ковзаюча тяга (.stp | 514 KB)
GEZE 3D-модель TS 5000 Монтажна панель (.stp | 6 MB)

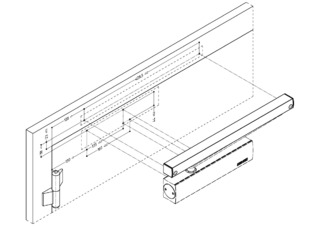

Креслення TS 5000 і варіанти з ковзаючою тягою T-Stop без монтажної панелі при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 19 KB) 3D-модель (1156783)
Креслення TS 5000 і варіанти з ковзаючою тягою T-Stop без монтажної панелі при монтажі на дверному полотні, бік навпроти дверних петель (.pdf | 19 KB) 3D-модель (1156777)
Креслення TS 5000 і варіанти з ковзаючою тягою T-Stop і монтажною панеллю при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 42 KB) 3D-модель (1156781)
Креслення TS 5000 і варіанти зі стандартною ковзаючою тягою без монтажної панелі при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 16 KB) 3D-модель (1156685)
Креслення TS 5000 і варіанти зі стандартною ковзаючою тягою без монтажної панелі при монтажі на рамі, бік навпроти дверних петель (.pdf | 18 KB) 3D-модель (1156673)
Креслення TS 5000 і варіанти зі стандартною ковзаючою тягою і монтажною панеллю при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 39 KB) 3D-модель (1156684)
Креслення TS 5000 і варіанти зі стандартною ковзаючою тягою і монтажною панеллю при монтажі на рамі, бік навпроти дверних петель (.pdf | 54 KB) 3D-модель (1156672)

Варіанти та аксесуари

Ковзаюча тяга TS 5000 / TS 3000, налаштована за висотою
Деталі

Ковзаюча тяга TS 5000/3000 налаштовувана за висотою

З регулюванням по висоті +/- 2 мм та важелем

Опис продукту
Ковзаюча тяга TS 3/5000 BG
Деталі

Ковзаюча тяга TS 5000/3000

Стандартна ковзаюча тяга з важелем

Опис продукту
GEZE TS 5000 Корпус замикача
Деталі

Корпус замикача TS 5000 S

Основний корпус для замикача верхнього розташування з шиною ковзання EN2-6 із затримкою закривання та демпфуванням відкриття

Опис продукту

* Повідомлення про відображені продукти

Вказані вище продукти можуть відрізнятися за формою, типом, характеристиками та функціями (конструкція, розміри, доступність, дозволи, стандарти і т. д.) залежно від країни. З будь-яких питань звертайтесь до контактної особи GEZE або надішліть нам E-Mail .
