Ковзаюча тяга одностулкова

TS 5000 * Замикач з ковзаючою тягою для одностулкових дверей з шириною стулки до 1 400 мм

Зачинювач дверей TS 5000 TS 5000, Зачинювач верхнього розташування з шиною ковзання для 1-стулкових дверей
  • Плавне регулювання сили закривання EN2-6
  • Можливе використання для дверей з петлями праворуч та ліворуч без перемикання
  • Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
  • Можливе індивідуальне налаштування швидкості зачинення
  • Вбудоване демпфування відкриття, загальмовує різко відчинені двері
  • Візуальна індикація сили закривання для полегшення контролю під час регулювання
Показати більше
  • Усі функції регулюються спереду
Наші контакти

TS 5000

Цей замикач верхнього розташування для одностулкових дверей надає конструкції чітких ліній. Допускається для монтажу на протипожежні та димозахисні двері.

Сфери застосування

  • Протипожежні та димозахисні двері
  • Право- та лівосторонні навісні розпашні двері
  • Навісні розпашні двері із шириною стулки до 1 400 мм
  • Монтаж на дверному полотні з боку, де розташовані дверні петлі, верхній монтаж з боку навпроти того, де розташовані дверні петлі

Варіанти монтажу у об’єктах і відео за посиланням

Зачинювач дверей TS 5000, Побудовано в текстильному і промисловому музеї в Аугсбурзі. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000, Побудовано в текстильному і промисловому музеї в Аугсбурзі.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Dirk Wilhelmy / GEZE GmbH

Зачинювач дверей TS 5000 у будинку престарілих, Бад-Ліпшпрінге. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000 у будинку престарілих, Бад-Ліпшпрінге.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Martin Jakob / GEZE GmbH

Зачинювач дверей TS 5000 встановлено в спортивному залі в Задарі, Хорватія. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000 встановлено в спортивному залі в Задарі, Хорватія.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Robert Les / GEZE GmbH

Зачинювач дверей TS 5000 з ковзаючою тягою T-Stop Зачинювач дверей TS 5000 з ковзаючою тягою T-Stop, встановлено в будівлі адміністрації католицької церкви Штутгарта.

Зачинювач дверей TS 5000 з ковзаючою тягою T-Stop

Зачинювач дверей TS 5000 з ковзаючою тягою T-Stop, встановлено в будівлі адміністрації католицької церкви Штутгарта. © Dirk Wilhelmy / GEZE GmbH

Зачинювач дверей TS 5000 встановлено на вході в спортивний зал в Задарі, Хорватія. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000 встановлено на вході в спортивний зал в Задарі, Хорватія.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Robert Les / GEZE GmbH

Зачинювач верхнього розташування TS 5000, встановлений в спортивному залі в Задарі, Хорватія. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач верхнього розташування TS 5000, встановлений в спортивному залі в Задарі, Хорватія.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Robert Les / GEZE GmbH

Зачинювач дверей TS 5000 встановлено в будівлі компанії Vector, Штутгарт. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000 встановлено в будівлі компанії Vector, Штутгарт.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Dirk Wilhelmy / GEZE GmbH

Зачинювач дверей TS 5000 на зовнішніх дверях до внутрішнього двору Kö-Bogen II Незалежно від того, встановлений на внутрішніх чи зовнішніх дверях, TS 5000 забезпечує перевірену функціональність та якість. Крім того, його непідвладний часу дизайн наявний будь-якого кольору RAL.

Зачинювач дверей TS 5000 на зовнішніх дверях до внутрішнього двору Kö-Bogen II

Незалежно від того, встановлений на внутрішніх чи зовнішніх дверях, TS 5000 забезпечує перевірену функціональність та якість. Крім того, його непідвладний часу дизайн наявний будь-якого кольору RAL. © Jürgen Biniasch / GEZE GmbH

Зачинювач дверей TS 5000 на вході в будівлю залу спорту в Задарі, Хорватія. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000 на вході в будівлю залу спорту в Задарі, Хорватія.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Robert Les / GEZE GmbH

Ресторан «Панорама» на вершині Цугшпітце На майже 3000 м над рівнем моря багатофункціональний ресторан — це архітектурне свято для очей. Двері та системи безпеки GEZE забезпечують безперебійну роботу при прибутті, зручно та помітно. Різні зони та багатофункціональні приміщення роблять це можливим — для унікального досвіду на запаморочливій висоті.

Ресторан «Панорама» на вершині Цугшпітце

На майже 3000 м над рівнем моря багатофункціональний ресторан — це архітектурне свято для очей. Двері та системи безпеки GEZE забезпечують безперебійну роботу при прибутті, зручно та помітно. Різні зони та багатофункціональні приміщення роблять це можливим — для унікального досвіду на запаморочливій висоті. © Robert Sprang / GEZE GmbH

Зачинювач верхнього розташування з шиною ковзання - TS 5000 і привод розпашних дверей / зачинювач дверей-TSA 160 NT IS / TS, Milaneo TS 5000 забезпечує відвідувачам комфорт при проході, тому що важкі двері сповільнюються при зачиненні і закриваються майже беззвучно. Ці характеристики також відносяться і до TSA 160 NT IS/TS, але у нього також ще є функція push & go (штовхай і йди).

Зачинювач верхнього розташування з шиною ковзання - TS 5000 і привод розпашних дверей / зачинювач дверей-TSA 160 NT IS / TS, Milaneo

TS 5000 забезпечує відвідувачам комфорт при проході, тому що важкі двері сповільнюються при зачиненні і закриваються майже беззвучно. Ці характеристики також відносяться і до TSA 160 NT IS/TS, але у нього також ще є функція push & go (штовхай і йди). © Jürgen Pollak / GEZE GmbH

Рішення доступу з TS 5000, TSA 160 NT IS/TS і RWA K 600 T в будівлі Milaneo, Штутгарт Взаємодія продуктів призводить до результату, який може запропонувати відвідувачеві найвищий комфорт при проході.

Рішення доступу з TS 5000, TSA 160 NT IS/TS і RWA K 600 T в будівлі Milaneo, Штутгарт

Взаємодія продуктів призводить до результату, який може запропонувати відвідувачеві найвищий комфорт при проході. © Jürgen Pollak / GEZE GmbH

Зачинювач верхнього розташування з шиною ковзання - TS 5000 і привод розпашних дверей / зачинювач дверей-TSA 160 NT IS / TS, Milaneo TS 5000 забезпечує відвідувачам комфорт при проході, тому що важкі двері сповільнюються при зачиненні і закриваються майже беззвучно. Ці характеристики також відносяться і до TSA 160 NT IS/TS, але у нього також ще є функція push & go (штовхай і йди).

Зачинювач верхнього розташування з шиною ковзання - TS 5000 і привод розпашних дверей / зачинювач дверей-TSA 160 NT IS / TS, Milaneo

TS 5000 забезпечує відвідувачам комфорт при проході, тому що важкі двері сповільнюються при зачиненні і закриваються майже беззвучно. Ці характеристики також відносяться і до TSA 160 NT IS/TS, але у нього також ще є функція push & go (штовхай і йди). © Jürgen Pollak / GEZE GmbH

Зачинювач дверей TS 5000, Центр професійно-технічної освіти, Мюнхен Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000, Центр професійно-технічної освіти, Мюнхен

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Robert Sprang / GEZE GmbH

Вхід в центр професійно-технічного навчання з розпашними дверима і аварійним виходом Взаємодія TS 5000, Slimdrive SD Servo і TS 5000 R-IS призводить до створення оптимального комфорту при проході, а також максимальної безбар'єрного середовища.

Вхід в центр професійно-технічного навчання з розпашними дверима і аварійним виходом

Взаємодія TS 5000, Slimdrive SD Servo і TS 5000 R-IS призводить до створення оптимального комфорту при проході, а також максимальної безбар'єрного середовища. © Robert Sprang / GEZE GmbH

Зачинювач дверей TS 5000 встановлено в будівлі Rheinlandhaus в Кельні. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000 встановлено в будівлі Rheinlandhaus в Кельні.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Lothar Wels / GEZE GmbH

Зачинювач дверей TS 5000, встановлено в будівлі компанії Generali в Кельні. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000, встановлено в будівлі компанії Generali в Кельні.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Lothar Wels / GEZE GmbH

Зачинювач дверей TS 5000, Притулок для літніх людей Integra, Ронненберг Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000, Притулок для літніх людей Integra, Ронненберг

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Lothar Wels / GEZE GmbH

TS 5000 + OL 90 N стійко-ригельна передача, Augustinum TS 5000: Протипожежні та димозахисні двері + OL 90 N: Вікна з нижньою підвіскою, що відчиняються всередину, стійко-ригельна передача

TS 5000 + OL 90 N стійко-ригельна передача, Augustinum

TS 5000: Протипожежні та димозахисні двері + OL 90 N: Вікна з нижньою підвіскою, що відчиняються всередину, стійко-ригельна передача © Dirk Wilhelmy / GEZE GmbH

Зачинювач дверей TS 5000 на вході в будівлю залу спорту в Задарі, Хорватія. Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття.

Зачинювач дверей TS 5000 на вході в будівлю залу спорту в Задарі, Хорватія.

Зачинювач забезпечує оптимальний комфорт переміщення, і крім того він прекрасно вписується в загальну картину. TS 5000 пропонує не тільки гідравлічне кінцеве дотискання, але і демпфування відкриття. © Robert Les / GEZE GmbH

Стриманий дизайн для сучасних розпашних дверей: зачинювач GEZE TS 5000 TS 5000 надійно зачиняє двері і чудово вписується в архітектуру.

Стриманий дизайн для сучасних розпашних дверей: зачинювач GEZE TS 5000

TS 5000 надійно зачиняє двері і чудово вписується в архітектуру. © Nicolas Thome / GEZE GmbH

Технічні характеристики продукту

TS 5000
Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм 1100 mm
Ширина стулки (макс.) 1400 mm
Вид монтажу Монтаж на дверному полотні з боку, де розташовані дверні петлі, Верхній монтаж з боку навпроти дверних петель
Кут відкриття (макс.) 180 °
Придатність протипожежних дверей Так
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Позиція регулювання сили закривання Передній
Візуальна індикація сили закривання Так
Фіксатор Опціонально

Завантаження

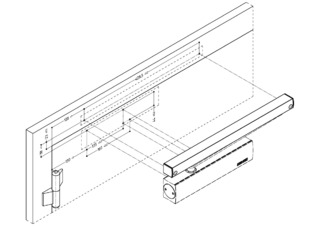

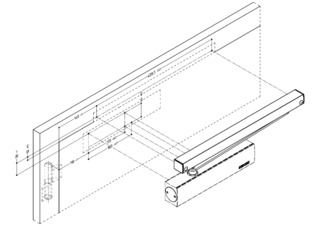

3D-модель TS 5000 SoftClose/ TS 5000 ECline/ TS 5000/ TS 5000 S/ TS 5000 S ECline Монтажна панель (.stp | 3 MB)

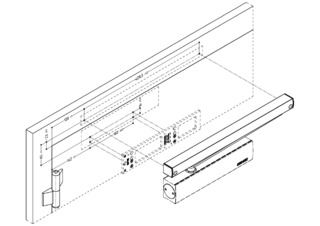

3D-модель Монтажна панель TS 5000 / TS 5000 SoftClose / TS 5000 ECline / TS 5000 S/ TS 5000 S ECline (.stp | 7 MB)
3D-модель Монтажна панель TS 5000/ TS 5000 SoftClose/ TS 5000 ECline / TS 5000 S/ TS 5000 S ECline (.stp | 3 MB)
GEZE 3D-модель T-Stop Ковзаюча тяга (.stp | 514 KB)
GEZE 3D-модель TS 5000 Монтажна панель (.stp | 6 MB)

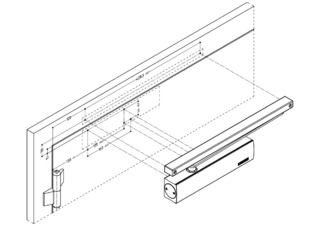

Креслення TS 5000 і варіанти з ковзаючою тягою T-Stop без монтажної панелі при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 19 KB) 3D-модель (1156783)
Креслення TS 5000 і варіанти з ковзаючою тягою T-Stop без монтажної панелі при монтажі на дверному полотні, бік навпроти дверних петель (.pdf | 19 KB) 3D-модель (1156777)

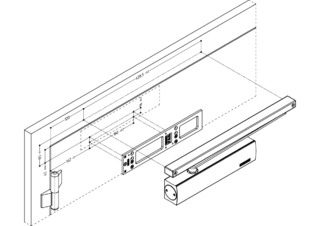

Креслення TS 5000 і варіанти з ковзаючою тягою T-Stop і монтажною панеллю при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 42 KB) 3D-модель (1156781)

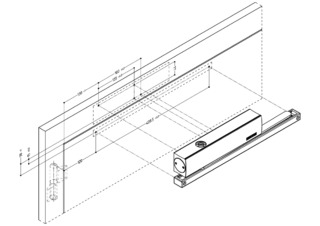

Креслення TS 5000 і варіанти зі стандартною ковзаючою тягою без монтажної панелі при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 16 KB) 3D-модель (1156685)
Креслення TS 5000 і варіанти зі стандартною ковзаючою тягою без монтажної панелі при монтажі на рамі, бік навпроти дверних петель (.pdf | 18 KB) 3D-модель (1156673)
Креслення TS 5000 і варіанти зі стандартною ковзаючою тягою і монтажною панеллю при монтажі на дверному полотні з боку, де розташовані дверні петлі (.pdf | 39 KB) 3D-модель (1156684)
Креслення TS 5000 і варіанти зі стандартною ковзаючою тягою і монтажною панеллю при монтажі на рамі, бік навпроти дверних петель (.pdf | 54 KB) 3D-модель (1156672)
TS 5000 + OL 90 N стійко-ригельна передача, Augustinum

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Умови монтажу (44512)

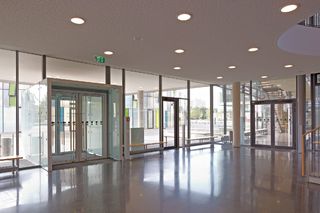

Вхід в центр професійно-технічного навчання з розпашними дверима і аварійним виходом

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Умови монтажу (51695)
Зачинювач верхнього розташування TS 5000, встановлений в спортивному залі в Задарі, Хорватія.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Умови монтажу (44765)
Зачинювач верхнього розташування з шиною ковзання - TS 5000 і привод розпашних дверей / зачинювач дверей-TSA 160 NT IS / TS, Milaneo

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Умови монтажу (579795)

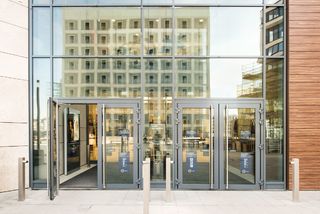

Зачинювач верхнього розташування з шиною ковзання - TS 5000 і привод розпашних дверей / зачинювач дверей-TSA 160 NT IS / TS, Milaneo

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Умови монтажу (579790)
Зачинювач дверей TS 5000 встановлено в будівлі Rheinlandhaus в Кельні.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Умови монтажу (51089)

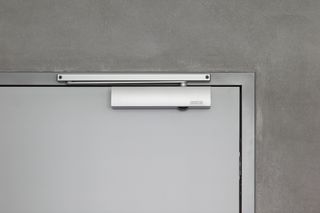

Зачинювач дверей TS 5000 встановлено в будівлі компанії Vector, Штутгарт.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Умови монтажу (44563)
Зачинювач дверей TS 5000 встановлено в спортивному залі в Задарі, Хорватія.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Умови монтажу (45520)
Зачинювач дверей TS 5000 встановлено на вході в спортивний зал в Задарі, Хорватія.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Умови монтажу (45146)

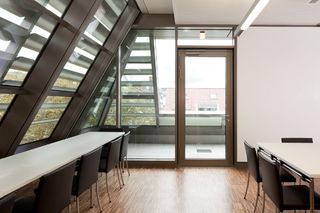

Зачинювач дверей TS 5000 з ковзаючою тягою T-Stop

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Умови монтажу (45330)
Зачинювач дверей TS 5000 на вході в будівлю залу спорту в Задарі, Хорватія.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Умови монтажу (44279)
Зачинювач дверей TS 5000 на вході в будівлю залу спорту в Задарі, Хорватія.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Умови монтажу (44523)
Зачинювач дверей TS 5000 на зовнішніх дверях до внутрішнього двору Kö-Bogen II

LABELLING OBLIGATION:  © Jürgen Biniasch / GEZE GmbH

Умови монтажу (1942925)
Зачинювач дверей TS 5000 у будинку престарілих, Бад-Ліпшпрінге.

LABELLING OBLIGATION:  © Martin Jakob / GEZE GmbH

Умови монтажу (45610)
Зачинювач дверей TS 5000, Будівля EnBW у Біберасі

LABELLING OBLIGATION:  © Nikolaus Grünwald / GEZE GmbH

Умови монтажу (43840)

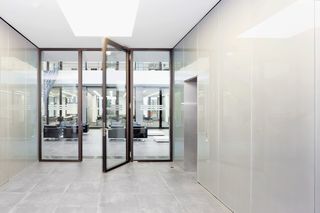

Зачинювач дверей TS 5000, встановлено в будівлі компанії Generali в Кельні.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Умови монтажу (50525)
Зачинювач дверей TS 5000, Побудовано в текстильному і промисловому музеї в Аугсбурзі.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Умови монтажу (48226)
Зачинювач дверей TS 5000, Притулок для літніх людей Integra, Ронненберг

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Умови монтажу (50254)
Зачинювач дверей TS 5000, Центр професійно-технічної освіти, Мюнхен

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Умови монтажу (51865)

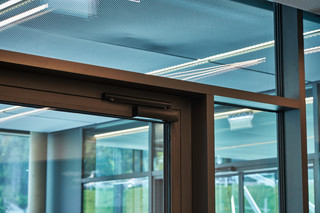

Ресторан «Панорама» на вершині Цугшпітце

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Умови монтажу (1485111)
Рішення доступу з TS 5000, TSA 160 NT IS/TS і RWA K 600 T в будівлі Milaneo, Штутгарт

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Умови монтажу (579792)

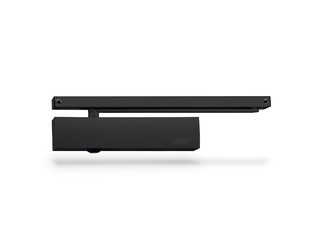

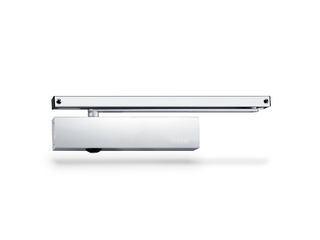

Зачинювач дверей TS 5000

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (46511)
Зачинювач дверей TS 5000

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (1378678)

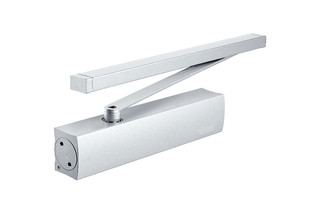

Зачинювач дверей TS 5000, налаштовувана за висотою ковзаюча тяга

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (842395)

Варіанти та аксесуари

Ковзаюча тяга TS 5000 / TS 3000, налаштована за висотою
Деталі

Ковзаюча тяга TS 5000/3000 налаштовувана за висотою

З регулюванням по висоті +/- 2 мм та важелем

Опис продукту
Ковзаюча тяга TS 3/5000 BG
Деталі

Ковзаюча тяга TS 5000/3000

Стандартна ковзаюча тяга з важелем

Опис продукту
GEZE TS 5000 Корпус замикача
Деталі

Корпус замикача TS 5000

Основний корпус для замикача верхнього розташування з шиною ковзання EN 2-6 із демпфуванням відкриття

Опис продукту

* Повідомлення про відображені продукти

Вказані вище продукти можуть відрізнятися за формою, типом, характеристиками та функціями (конструкція, розміри, доступність, дозволи, стандарти і т. д.) залежно від країни. З будь-яких питань звертайтесь до контактної особи GEZE або надішліть нам E-Mail .
