Boxer одностулковий

Boxer Вбудований замикач для одностулкових дверей з шириною стулки до 1 400 мм

GEZE Boxer вбудований зачинювач Вбудований зачинювач для одностулкових дверей з шириною стулки до 1400 мм. Зачинювач дверей вбудований в дверну стулку і дверну коробку і відповідає найвищим вимогам щодо дизайну. Гідравлічне кінцеве дотискання, що прискорює рух дверей незадовго до досягнення закритого стану.
  • Плавне регулювання сили закривання EN2-4 або EN3-6
  • Можливе використання для дверей з петлями праворуч та ліворуч без перемикання
  • Зачинювач вбудовано у дверне полотно або коробку та відповідає найвищім вимогам до дизайну
  • Вбудоване демпфування відкриття, загальмовує різко відчинені двері
  • Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
  • Можливе індивідуальне налаштування швидкості зачинення
Показати більше
  • Можливість регулювання функцій у змонтованому стані
Наші контакти

Boxer

Сфери застосування

  • Протипожежні та димозахисні двері, вимагається сертифікат відповідності
  • Право- та лівосторонні навісні розпашні двері
  • Навісні двері з шириною стулки до 1 400 мм, для дверей вагою до 180 кг
  • Для дверних полотен товщиною від 40 мм
  • Інтегрований монтаж

Варіанти монтажу у об’єктах і відео за посиланням

Зачинювач дверей Boxer на дверях туалету в міському кварталі Killesberghöhe, Штутгарт. Вбудований зачинювач для одностулкових дверей з шириною стулки до 1400 мм. Зачинювач дверей вбудований в дверну стулку і дверну коробку і відповідає найвищим вимогам щодо дизайну. Гідравлічне кінцеве дотискання, що прискорює рух дверей незадовго до досягнення закритого стану.

Зачинювач дверей Boxer на дверях туалету в міському кварталі Killesberghöhe, Штутгарт.

Вбудований зачинювач для одностулкових дверей з шириною стулки до 1400 мм. Зачинювач дверей вбудований в дверну стулку і дверну коробку і відповідає найвищим вимогам щодо дизайну. Гідравлічне кінцеве дотискання, що прискорює рух дверей незадовго до досягнення закритого стану. © Nikolaus Grünwald / GEZE GmbH

Технічні характеристики продукту

Boxer
Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм 1100 mm
Ширина стулки (макс.) 1400 mm
Вага стулки (макс.) 180 kg
Вид монтажу Приховане розташування
Кут відкриття (макс.) 120 °
Придатність протипожежних дверей Так
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Позиція регулювання сили закривання Зверху
Фіксатор Опціонально

Завантаження

Boxer 2-4 12 мм Ковзаюча тяга, звужений важіль (.dxf | 666 KB)
Boxer 2-4 12 мм Ковзаюча тяга, звужений важіль (.dwg | 222 KB)

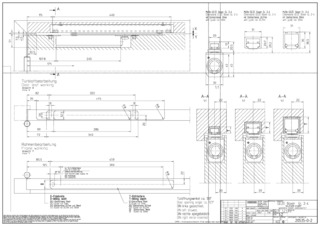

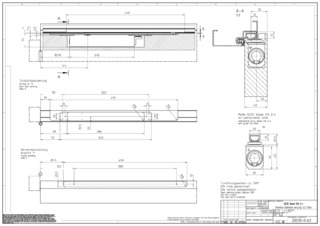

Boxer 2-4 12 мм Ковзаюча тяга, звужений важіль (.pdf | 105 KB) Монтажне креслення (1587328)

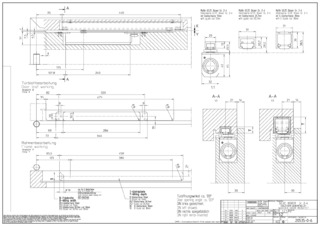

Boxer 2-4 Дерев’яні двері фальцьовані (.pdf | 137 KB) Монтажне креслення (758760)
Boxer EN 2-4 Дерев’яні двері, фальцьовані (.dxf | 680 KB)
Boxer ISM / Boxer E-ISM невелика стаціонарна стулка (.dxf | 1 MB)
Boxer Встановлення ковзаючих тяг в сталеву коробку (.dxf | 419 KB)

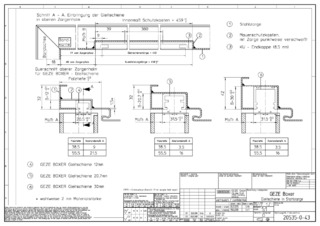

Boxer Ковзаючі тяги в сталевих коробках (.pdf | 144 KB) Монтажне креслення (764742)
Boxer, р. 2-4 Дерев’яні двері, фальцьовані, 40 мм (.dxf | 617 KB)

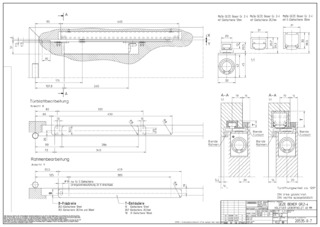

Boxer, розмір 2-4, euronut (.pdf | 97 KB) Монтажне креслення (758945)

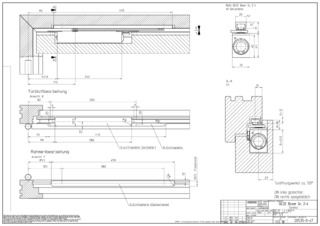

Boxer, розмір 2-4, дерев’яні двері встик (.pdf | 140 KB) Монтажне креслення (758826)

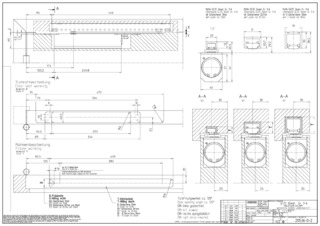

Boxer, розмір 3-6, дерев’яні двері встик (.pdf | 141 KB) Монтажне креслення (763439)
Boxer, розмір 3-6, дерев’яні двері встик (.dxf | 620 KB)

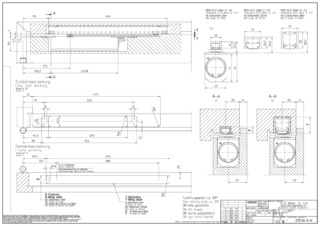

Boxer, розмір 3-6, дерев’яні двері фальцьовані (.pdf | 137 KB) Монтажне креслення (758984)
Boxer, розмір 3-6, дерев’яні двері фальцьовані (.dxf | 594 KB)
Дерев’яні двері встик, Boxer 2-4 (.dxf | 687 KB)
Дерев’яні двері, подвійний фальц, euronut, Boxer EN 2-4, ковзаюча тяга Boxer 12 мм (.dxf | 564 KB)
Монтажне креслення Boxer Сила закривання EN 3-6 фальцьовані дерев’яні двері (.dwg | 162 KB)
Монтажні креслення Boxer 2-4 дерев'яні двері, фальцьовані 40 мм (.pdf | 119 KB) Монтажне креслення (763931)

Варіанти та аксесуари

Замикач GEZE Boxer 2-4
Деталі

Корпус замикача Boxer 2-4

Фундамент вбудованого зачинювача EN 2-4 з демпфуванням відкриття

Опис продукту
Замикач GEZE Boxer 2-4
Деталі

Корпус замикача Boxer 2-4 2V

Фундамент вбудованого зачинювача EN 2-4 з демпфуванням відкриття та клапаном кінцевого дотискання

Опис продукту
Boxer Gr. 3-6
Деталі

Корпус замикача Boxer 3-6

Основний корпус вбудованого зачинювача розмір EN 3-6 з демпфуванням відкриття

Опис продукту
