Boxer

Корпус замикача Boxer 3-6 * Основний корпус вбудованого зачинювача розмір EN 3-6 з демпфуванням відкриття

Boxer Size 3-6
  • Можливість регулювання функцій у змонтованому стані
  • Плавне регулювання сили закривання зверху
  • Кінцеве гальмування регулюється через клапан зверху
  • Демпфування відкриття регулюється через клапан зверху
  • Зачинювач для дверей, що відкриваються вправо та вліво
  • У наявності подовження осі до 8 мм
Показати більше
  • Незначні витрати на монтаж завдяки невеликій кількості деталей та швидкому встановленню
Наші контакти

Корпус замикача Boxer 3-6

Сфери застосування

  • Протипожежні та димозахисні двері, вимагається сертифікат відповідності
  • Право- та лівосторонні навісні розпашні двері
  • Навісні двері з шириною стулки до 1 400 мм, для дверей вагою до 180 кг
  • Для дверних полотен товщиною від 50 мм
  • Інтегрований монтаж

Технічні характеристики продукту

Корпус замикача Boxer 3-6
Сила закривання згідно з EN 1154 EN 3 - 6
Ширина стулки (макс.) 1400 mm
Вага стулки (макс.) 180 kg
Кут відкриття (макс.) 120 °
Однакова конструкція DIN зліва та DIN справа Так
Відповідність стандартам EN 1154:1996/A1:2002/AC:2006
Придатність протипожежних дверей Так
Довжина 293 mm
Ширина 40 mm
Висота 54 mm
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Позиція регулювання сили закривання Зверху
Клапан захисту від перевантаження Так

Завантаження

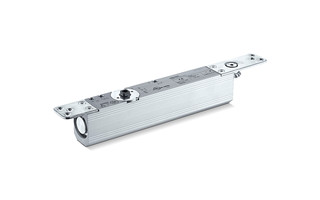

Boxer Size 3-6 Фотографія продукту (1530639)
LABELLING OBLIGATION:  © GEZE GmbH
Корпус замикача Boxer 3-6 Паспорт виробу UK

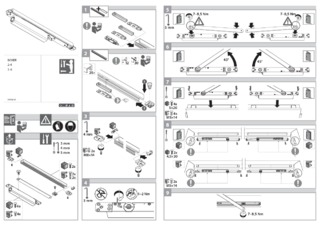

Інструкція з монтажу (758710)
Boxer ISM / Boxer E-ISM невелика стаціонарна стулка
(.dxf | 1 MB)
Boxer ISM-EFS Головна стулка
(.dxf | 2 MB)
Boxer ISM-EFS невелика стаціонарна стулка, головна стулка з активною фіксацією
(.dwg | 206 KB)
Boxer ISM-EFS невелика стаціонарна стулка, головна стулка з активною фіксацією
(.dwg | 206 KB)
Boxer р. 2-4 / Boxer р. 3-6 зі стандартною ковзною планкою / e-ковзною планкою, 2-стулк. Boxer ISM-EFS для малої стаціонарної стулки, 2-стулк.
(.dxf | 2 MB)
Boxer, розмір 3-6, дерев’яні двері фальцьовані
(.dxf | 594 KB)

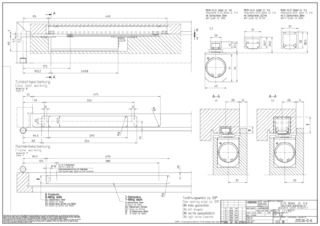

Монтажне креслення (758984)
ISM / Boxer E-ISM менша відстань між петлями 1130 мм, дерев’яні двері
(.dxf | 2 MB)

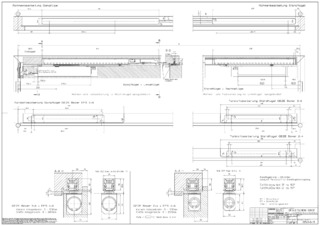

Монтажне креслення (769947)

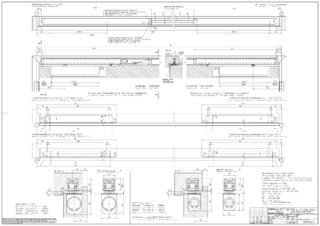

Монтажне креслення (767998)

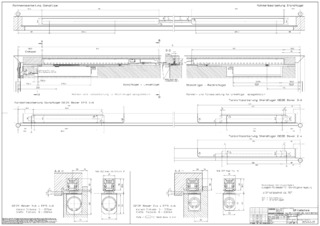

Монтажне креслення (758906)
