Boxer

Корпус замикача Boxer 3-6 * Основний корпус вбудованого зачинювача розмір EN 3-6 з демпфуванням відкриття

Boxer Size 3-6
  • Можливість регулювання функцій у змонтованому стані
  • Плавне регулювання сили закривання зверху
  • Кінцеве гальмування регулюється через клапан зверху
  • Демпфування відкриття регулюється через клапан зверху
  • Зачинювач для дверей, що відкриваються вправо та вліво
  • У наявності подовження осі до 8 мм
Показати більше
  • Незначні витрати на монтаж завдяки невеликій кількості деталей та швидкому встановленню
Наші контакти

Корпус замикача Boxer 3-6

Сфери застосування

  • Протипожежні та димозахисні двері, вимагається сертифікат відповідності
  • Право- та лівосторонні навісні розпашні двері
  • Навісні двері з шириною стулки до 1 400 мм, для дверей вагою до 180 кг
  • Для дверних полотен товщиною від 50 мм
  • Інтегрований монтаж

Технічні характеристики продукту

Корпус замикача Boxer 3-6
Ширина стулки (макс.) 1400 mm
Вага стулки (макс.) 180 kg
Кут відкриття (макс.) 120 °
Однакова конструкція DIN зліва та DIN справа Так
Відповідність стандартам EN 1154:1996/A1:2002/AC:2006
Придатність протипожежних дверей Так
Довжина 293 mm
Ширина 40 mm
Висота 54 mm
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Позиція регулювання сили закривання Зверху
Клапан захисту від перевантаження Так

Завантаження

Boxer ISM / Boxer E-ISM невелика стаціонарна стулка (.dxf | 1 MB)
Boxer ISM-EFS Головна стулка (.dxf | 2 MB)
Boxer ISM-EFS невелика стаціонарна стулка, головна стулка з активною фіксацією (.dwg | 206 KB)
Boxer ISM-EFS невелика стаціонарна стулка, головна стулка з активною фіксацією (.dwg | 206 KB)
Boxer р. 2-4 / Boxer р. 3-6 зі стандартною ковзною планкою / e-ковзною планкою, 2-стулк. Boxer ISM-EFS для малої стаціонарної стулки, 2-стулк. (.dxf | 2 MB)
Boxer, розмір 3-6, дерев’яні двері фальцьовані (.dxf | 594 KB)

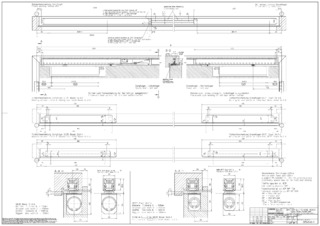

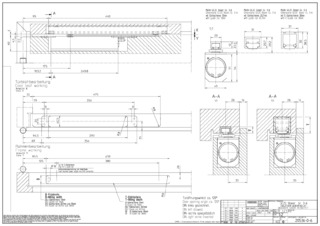

Boxer, розмір 3-6, дерев’яні двері фальцьовані (.pdf | 137 KB) Монтажне креслення (758984)
ISM / Boxer E-ISM менша відстань між петлями 1130 мм, дерев’яні двері (.dxf | 2 MB)

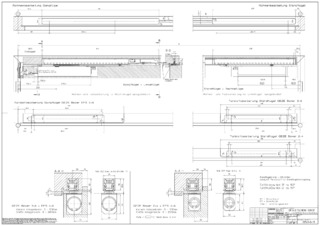

ISM Ковзаюча тяга Boxer EFS 4-6 асиметричний Дерев’яні двері фальцьовані (.pdf | 171 KB) Монтажне креслення (769947)
ISM/E- ISM Ковзаюча тяга Boxer Ширина стулки 130–1300 мм Дерев’яні двері фальцьовані (.pdf | 223 KB) Монтажне креслення (767998)
Вбудоване регулювання порядку закривання ковзаючої тяги Boxer EFS 4-6 на головній стулці Дерев’яні двері фальцьовані (.pdf | 170 KB) Монтажне креслення (758906)
Boxer Size 3-6

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (1530639)

Варіанти та аксесуари

* Повідомлення про відображені продукти

Вказані вище продукти можуть відрізнятися за формою, типом, характеристиками та функціями (конструкція, розміри, доступність, дозволи, стандарти і т. д.) залежно від країни. З будь-яких питань звертайтесь до контактної особи GEZE або надішліть нам E-Mail .
