Boxer

Корпус замикача Boxer 2-4 * Фундамент вбудованого зачинювача EN 2-4 з демпфуванням відкриття

Замикач GEZE Boxer 2-4 Зображення продукту GEZE Boxer
  • Всі функції налаштовуються у вбудованому стані
  • Плавне регулювання сили закривання зверху
  • Швидкість зачинення регулюється через клапани зверху
  • Кінцеве гальмування регулюється через клапан зверху
  • Демпфування відкриття регулюється через клапан зверху
  • Зачинювач для дверей, що відкриваються вправо та вліво
Show more
  • У наявності подовження осі до 8 мм
  • Незначні витрати на монтаж завдяки невеликій кількості деталей та швидкому встановленню
Contact us

Корпус замикача Boxer 2-4

Фундамент вбудованого зачинювача EN 2-4 з демпфуванням відкриття

Application Areas

  • Протипожежні та димозахисні двері, вимагається сертифікат відповідності
  • Право- та лівосторонні навісні розпашні двері
  • Навісні двері з шириною стулки до 1 100 мм, для дверей вагою до 120 кг
  • Для дверних полотен товщиною від 40 мм
  • Інтегрований монтаж

Technical data

Корпус замикача Boxer 2-4
Ширина стулки (макс.) 1100 mm
Вага стулки (макс.) 130 kg
Кут відкриття (макс.) 120 °
Однакова конструкція DIN зліва та DIN справа Так
Відповідність стандартам EN 1154:1996/A1:2002/AC:2006
Придатність протипожежних дверей Yes
Довжина 286 mm
Ширина 32 mm
Висота 45 mm
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Позиція регулювання сили закривання Зверху
Клапан захисту від перевантаження Так

Downloads

Boxer 2-4 Дерев’яні двері фальцьовані (.pdf | 137 KB)
Boxer EN 2-4 Дерев’яні двері, фальцьовані (.dxf | 680 KB)
Boxer ISM / Boxer E-ISM невелика стаціонарна стулка (.dxf | 1 MB)
Boxer ISM-EFS Головна стулка (.dxf | 2 MB)
Boxer ISM-EFS невелика стаціонарна стулка, головна стулка з активною фіксацією (.dwg | 206 KB)
Boxer ISM-EFS невелика стаціонарна стулка, головна стулка з активною фіксацією (.dwg | 206 KB)
Boxer P 2-4 Маятникові двері, дерево, цапфова петля, модель C (.pdf | 120 KB)
Boxer р. 2-4 / Boxer р. 3-6 зі стандартною ковзною планкою / e-ковзною планкою, 2-стулк. Boxer ISM-EFS для малої стаціонарної стулки, 2-стулк. (.dxf | 2 MB)
Boxer, розмір 2-4, дерев’яні двері встик (.pdf | 140 KB)
ISM / Boxer E-ISM менша відстань між петлями 1130 мм, дерев’яні двері (.dxf | 2 MB)
ISM Ковзаюча тяга Boxer EFS 4-6 асиметричний Дерев’яні двері фальцьовані (.pdf | 171 KB)
ISM/E- ISM Ковзаюча тяга Boxer Ширина стулки 130–1300 мм Дерев’яні двері фальцьовані (.pdf | 223 KB)
Вбудоване регулювання порядку закривання ковзаючої тяги Boxer EFS 4-6 на головній стулці Дерев’яні двері фальцьовані (.pdf | 170 KB)
Дерев’яні двері встик, Boxer 2-4 (.dxf | 687 KB)
Дерев’яні двері, подвійний фальц, euronut, Boxer EN 2-4, ковзаюча тяга Boxer 12 мм (.dxf | 564 KB)
Маятникові двері, цапфова петля Pendulo Boxer P, сила закривання EN 2-4 (.dxf | 801 KB)

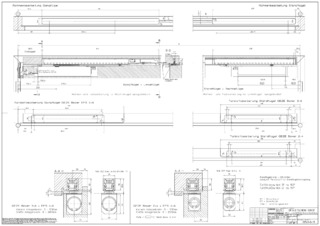

Монтажні креслення Boxer 2-4 дерев'яні двері, фальцьовані 40 мм (.pdf | 119 KB)

* Notice about the products displayed

The products mentioned above may vary in form, type, characteristics and function (design, dimensions, availability, approvals, standards etc.) depending on the country. For questions please contact your GEZE contact person or send us an E-Mail .
