Slimchain Ланцюговий привод 24 В з лаконічним дизайном та численними можливостями використання
- Тонке та стримане оптичне рішення оптимально інтегрується у дизайн фасаду
- Плавне регулювання ходу привода та індивідуальної швидкості проходу для вентиляції та системи димо- та тепловідведення
- Замовляється індивідуально: хід, довжина кабелю, колір та вирівнювання правостороннє/лівостороннє конфігуруються відповідно до DIN
- Синхронне управління приводами (до чотирьох) без зовнішнього керування
- DIP-вимикач для зміни режиму роботи (незалежний, синхронізований, ведучий, ведений)

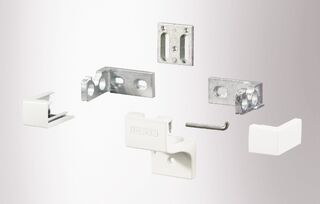

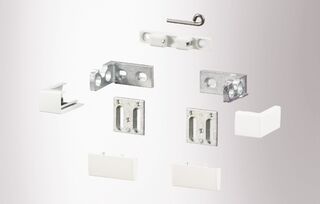

- Простий та швидкий монтаж із монтажною системою Smart fix
- IQ windowdrive — інтелектуальна система керування приводами
- Перевірено як обладнання для природного відведення диму та тепла (NRWG) згідно з EN 12101-2
Ланцюговий привод 24 В з лаконічним дизайном та численними можливостями використання
Application Areas
- Система димо- та тепловідведення та природна вентиляція (24 В) фасадної зони
- Можливе використання у системах приточно-витяжної вентиляції
- Вікна, що відкриваються всередину та назовні, із стулками з нижньою підвіскою, з верхньою підвіскою та розпашними стулками
- Поворотно-відкидні паралельно-розсувні вікна
- Встановлення на дерев’яних, ПВХ або металевих вікнах

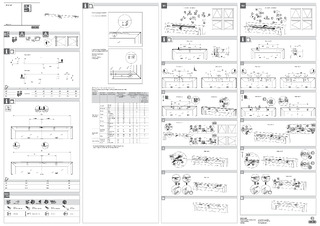

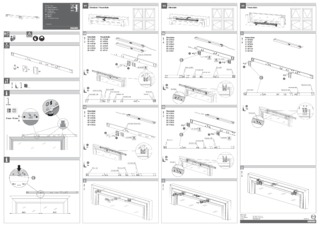

- Монтаж на стулку, на раму або вбудований монтаж
- Системне рішення у комбінації з приводом блокування Power lock
Installation situations in reference objects and videos

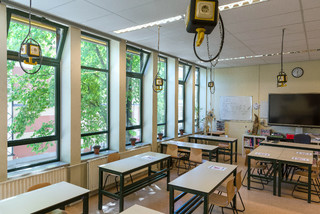

Рішення вентиляції у гімназії Praedinius
Автоматизовані вікна — зручне рішення вентиляції. Віконні системи можна гнучко інтегрувати в систему техніки управління будівлею, завдяки чому вікна відкриваються і закриваються автоматично в зазначений час або за певних умов. © Zweitse Korten / GEZE GmbH
Ланцюговий привод Slimchain, Привод блокування Power lock

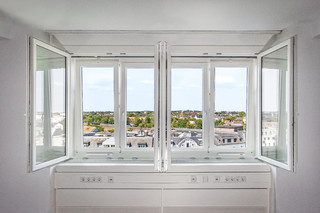

Ланцюговий привод у привабливому дизайні з безліччю можливостей застосування у версії 24 В, встановлений в житловому будинку © GEZE GmbH
Power lock і Slimchain
Ланцюговий електропривод Slimchain в привабливому дизайні з численними можливостями застосування в поєднанні з приводом блокування Power lock. © GEZE GmbH
Power lock і Slimchain
Ланцюговий електропривод Slimchain в привабливому дизайні з численними можливостями застосування в поєднанні з приводом блокування Power lock. © GEZE GmbH

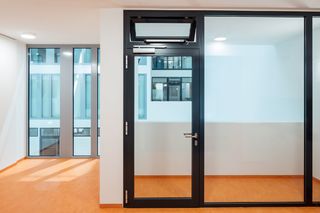

TS 5000 ECline із Slimchain при монтажі на рамі, встановлено в ратуші Леонберга
Зачинювач верхнього розташування з шиною ковзання для безбар'єрних одностулкових дверей з функцією полегшення відкривання дверей і забезпечення зручного проходу через двері © Jürgen Pollak / GEZE GmbH
Slimchain 24V Ланцюговий привод

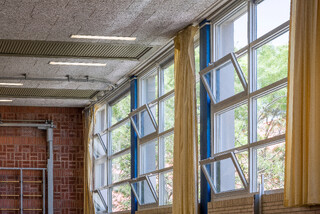

У гімназії Praedinius приводи склопідйомників з'єднані з сенсорами якості повітря. Таким чином, вікна відкриваються автоматично, якщо в приміщенні виявлено надмірну кількість CO₂. © Zweitse Korten / GEZE GmbH
Ланцюговий привод Slimchain 24V

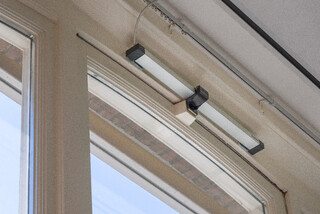

Комфортне та зручне рішення вентиляції: у гімназії Praedinius приводи склопідйомників з'єднані з сенсорами якості повітря і автоматично відкривають вікна у разі зниження якості повітря. © Zweitse Korten / GEZE GmbH

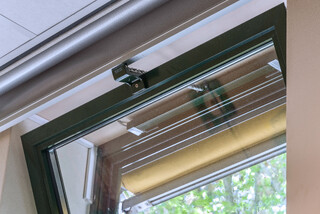

Приводи склопідйомників Slimchain 24V у гімназії Praedinius
Свіже повітря починається з вікон, які можна зручно відкривати. Тут оптимально підійдуть автоматичні приводи — оснащені електронними блоками управління, що отримують дані від сенсорів CO₂, температури, вогню чи диму або підключені до системи керування інженерним обладнанням будівлі через KNX. © Zweitse Korten / GEZE GmbH

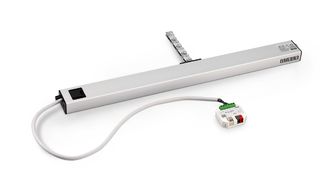

GEZE Slimchain і IQ box KNX
Завдяки системі автоматизованих та об’єднаних в мережу вікон і дверей завжди відчувається приємний мікроклімат у приміщенні з контрольованою природною вентиляцією. © GEZE GmbH

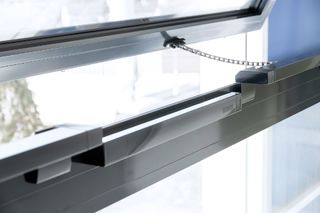

Ланцюговий привод Slimchain
Ланцюговий привод Slimchain в офісній будівлі © Exorbitart / GEZE GmbH

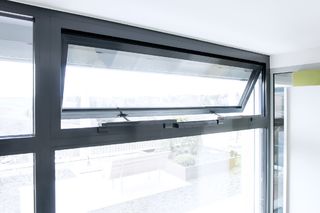

Ланцюговий привод Slimchain, встановлений в офісній будівлі
Система димо- та тепловідведення та природна вентиляція (24 В) фасадної зони Можливе використання у системах припливно-витяжної вентиляції © Exorbitart / GEZE GmbH
Ланцюговий привод Slimchain з лазерним сканером LZR-i100, встановлений в офісній будівлі
Ланцюговий привод Slimchain з лазерним сканером LZR-i100 в привабливому дизайні з безліччю можливостей застосування © Jürgen Pollak / GEZE GmbH
Safety note
Падаючі віконні стулки можуть становити серйозну небезпеку для стану та життя осіб, які знаходяться поблизу. Тому при встановленні приводів GEZE для вікон з нижньою підвіскою обов’язковим є використання запобіжних ножиць.
Technical data
| Slimchain | |
| Необхідна монтажна площа на рамі (мін.) | Монтаж на раму внутрішнього відчинення: 40 мм, монтаж на дверному полотні внутрішнього відчинення: 16/21 мм, монтаж на рамі зовнішнього відчинення: 31 мм |
| Необхідна монтажна площа на стулці (мін.) | Монтаж на раму внутрішнього відчинення: 40 мм, монтаж на дверному полотні внутрішнього відчинення: 34/29 мм, монтаж на рамі зовнішнього відчинення: 19 мм |
| Доступна довжина ходу | 300 mm, 500 mm, 800 mm |
| Швидкість відкриття RWA | 15 mm/s |
| Швидкість відкриття вентиляція | 5 mm/s |
| Швидкість зачинення (макс.) | 5 mm/s |
| Сила тиску (макс.) | 100 Н (залежно від ходу), див. діаграму співвідношення зусилля до відстані |
| Сила блокування (макс.) | 2000 N |
| Сила опору | 300 N |
| Вага стулки | 200 кг* |
| Діапазон перекриття | 0–23 мм (залежно від використання та консольного комплекту) |
| Напруга під час роботи | 24 В ± 25 % |
| Робоча напруга | 24 V DC |
| Використання струму | 1.1 A |
| Використання струму згідно із застосуванням | Вентиляція (24 В): 0,9 A; RWA (18 В): 1,1 A |
| Споживання потужності | 22 W |
| Тривалість включення | 30 % |
| Спеціальна довжина з’єднувального кабелю | 5 m, 7.5 m |
| Мін. поперечний перетин жил | 0.75 mm² |
| Кількість жил | 4 Adern |
| Робоча температура | -5 - 70 °C |
| Вид захисту | IP40 |
| Ступінь захисту | III |
| Функція синхронізації | Так |
| Регульована швидкість відкриття вентиляції | Так |
| Доступне додаткове блокування | Так |
| Спосіб додаткового блокування | Привод блокування |
| Спосіб скорочення ходу | Пристрій для регулювання, Заводські налаштування |
| Вимикання в кінцевому положенні висунуто | за допомогою електронного внутрішнього датчика положення |
| Вимикання в кінцевому положенні засунуто | електронним шляхом, через використання струму |
| Вимкнення при перевантаженні | Так |
| Повне відчинення протягом 60 секунд | так, включно з приводом блокування |
| Перевірено згідно з NRWG | Так |
| Додаткова інформація про обладнання для природного виведення диму та тепла | так, включно з приводом блокування |
| Кількість синхронізацій приводів | 4 |
| Сумісний з шиною KNX | Yes |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на дверному полотні | Так |
| Вікна з нижньою підвіскою, відчинення назовні, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на дверному полотні | Так |
| Вікна з розпашною стулкою, які відчиняються назовні, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення назовні, монтаж на рамі | Так |
| Поворотно-відкидні вікна, відчинення назовні, монтаж на рамі | Так |
| Паралельно-розсувні вікна, відчинення назовні, монтаж на рамі | Так |
