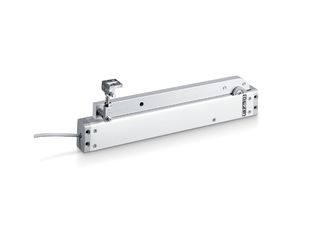

RWA K 600 F * Поворотно-важільний привод для монтажу на віконних конструкціях
- Вікно відкривається на 90° менше, ніж за 60 секунд
- Потужний привод з високим обертовим моментом
- З’єднувальний кабель легко замінити завдяки штекеру
- Вбудований сигнальний контакт для зворотнього зв’язку
- Вбудований модуль синхронізації роботи щонайбільше двох приводів без необхідності використання зовнішнього блока керування
- Перевірено як обладнання для природного відведення диму та тепла (NRWG) згідно з EN 12101-2
Сфери застосування
- Система димо- та тепловідведення та природна вентиляція (24 В)
- Вікна з нижніми, верхніми підвісками та розпашними стулками, які відкриваються всередину
- Встановлення на дерев’яних, ПВХ або металевих вікнах
- Монтаж на рамі
Варіанти монтажу у об’єктах і відео за посиланням
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Поворотно-важільний привод K 600 F в будівлі залізничного вокзалу в Монтре
Поворотно-важільний привод для монтажу на віконних конструкціях © Lorenz Frey / GEZE GmbH
Вхід до туристичної агенції у внутрішній частині будівлі залізничного вокзалу в Монтре
Вхід до туристичної агенції в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Поворотно-важільний привод K 600 F в будівлі залізничного вокзалу в Монтре
Поворотно-важільний привод для монтажу на віконних конструкціях © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Інтер'єр залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Поворотно-важільний привод K 600 F в будівлі залізничного вокзалу в Монтре
Поворотно-важільний привод для монтажу на віконних конструкціях © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Історичні сходи © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Flatscan W праворуч в будівлі залізничного вокзалу в Монтре
Flatscan W праворуч в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Flatscan W ліворуч в будівлі залізничного вокзалу в Монтре
Flatscan W ліворуч в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Поворотно-важільний привод K 600 F в будівлі залізничного вокзалу в Монтре
Поворотно-важільний привод для монтажу на віконних конструкціях © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Аптека у внутрішній частині будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Технічні характеристики продукту
| RWA K 600 F | |
| Розміри | 421 x 40 x 86 mm |
| Матеріал корпусу | Алюміній |
| Сила стиснення | 600 N |
| Сила опору | 600 N |
| Напруга під час роботи | 24 В ± 25 % |
| Робоча напруга | 24 V DC |
| Використання струму | 1.4 A |
| Частота пульсації | 20 % |
| Тривалість включення | 30 % |
| Довжина з’єднувального кабелю | 5 m |
| Спеціальна довжина з’єднувального кабелю | 10 m |
| Мін. поперечний перетин жил | 0.5 mm² |
| Кількість жил кабелю. | 5 cores_UA |
| Робоча температура | -5 - 75 °C |
| Вид захисту | IP32 |
| Ступінь захисту | III |
| Функція синхронізації | Так |
| Доступне додаткове блокування | Так |
| Спосіб додаткового блокування | Привод блокування |
| Спосіб скорочення ходу | Пристрій для регулювання |
| Вимикання в кінцевому положенні висунуто | Внутрішній датчик положення |
| Вимикання в кінцевому положенні засунуто | Внутрішній датчик положення |
| Вимкнення при перевантаженні | Так |
| Перевірено згідно з NRWG | Так |
| Кількість синхронізацій приводів | 2 |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення всередину, монтаж на рамі | Так |
Завантаження
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Варіанти та аксесуари
* Повідомлення про відображені продукти
Вказані вище продукти можуть відрізнятися за формою, типом, характеристиками та функціями (конструкція, розміри, доступність, дозволи, стандарти і т. д.) залежно від країни. З будь-яких питань звертайтесь до контактної особи GEZE або надішліть нам E-Mail .
