Powerchain * Ланцюговий привод для великих та важких елементів, які потребують великої ширини відкриття
- Велика швидкість відкриття у випадку застосування системи димо- та тепловідведення, навіть дуже важких вікон
- Плавне регулювання ходу привода та індивідуальної швидкості проходу для вентиляції та системи димо- та тепловідведення
- Замовляється індивідуально: хід, довжина кабелю та колір конфігуруються
- Синхронне управління приводами (до чотирьох) без зовнішнього керування
- DIP-вимикач для зміни режиму роботи (незалежний, синхронізований, ведучий, ведений)
- Простий та швидкий монтаж із монтажною системою Smart fix
- IQ windowdrive — інтелектуальна система керування приводами
- Перевірено як обладнання для природного відведення диму та тепла (NRWG) згідно з EN 12101-2
Сфери застосування
- Система димо- та тепловідведення (RWA) та природна вентиляція (24 В) фасадної та дахової зони
- Використовується в системах витягання та подачі повітря
- Вікна, що відкриваються всередину та назовні, із стулками з нижньою підвіскою, з верхньою підвіскою та розпашними стулками
- Мансардне вікно
- Встановлення на дерев’яних, ПВХ або металевих вікнах
- Монтаж на стулці та рамі
- Синхронізація до чотирьох приводів
- Системне рішення у комбінації з приводом блокування Power lock
Варіанти монтажу у об’єктах і відео за посиланням
Powerchain Ланцюговий привод у даху центрального офісу ÖAMTC
Інтелектуальні приводи склопідйомників з лінійки GEZE IQ Windowdrive також підходять для великих вікон у даху. © Sigrid Rauchdobler / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Зовнішній вигляд залізничного вокзалу Монтре
Зовнішній вигляд залізничного вокзалу Монтре © Lorenz Frey / GEZE GmbH
Поворотно-важільний привод K 600 F в будівлі залізничного вокзалу в Монтре
Поворотно-важільний привод для монтажу на віконних конструкціях © Lorenz Frey / GEZE GmbH
Вхід до туристичної агенції у внутрішній частині будівлі залізничного вокзалу в Монтре
Вхід до туристичної агенції в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Поворотно-важільний привод K 600 F в будівлі залізничного вокзалу в Монтре
Поворотно-важільний привод для монтажу на віконних конструкціях © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Інтер'єр залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Поворотно-важільний привод K 600 F в будівлі залізничного вокзалу в Монтре
Поворотно-важільний привод для монтажу на віконних конструкціях © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Історичні сходи © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Flatscan W праворуч в будівлі залізничного вокзалу в Монтре
Flatscan W праворуч в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Flatscan W ліворуч в будівлі залізничного вокзалу в Монтре
Flatscan W ліворуч в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Поворотно-важільний привод K 600 F в будівлі залізничного вокзалу в Монтре
Поворотно-важільний привод для монтажу на віконних конструкціях © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Аптека у внутрішній частині будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Залізничний вокзал в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Ланцюговий привод Powerchain в будівлі залізничного вокзалу в Монтре
Ланцюговий привод для великих та важких віконних елементів, які потребують великої ширини відкриття © Lorenz Frey / GEZE GmbH
Інтер'єр залізничного вокзалу в Монтре
Історичні сходи в будівлі залізничного вокзалу в Монтре © Lorenz Frey / GEZE GmbH
Вказівки щодо безпеки
Падаючі віконні стулки можуть становити серйозну небезпеку для стану та життя осіб, які знаходяться поблизу. Тому при встановленні приводів GEZE для вікон з нижньою підвіскою обов’язковим є використання запобіжних ножиць.
Технічні характеристики продукту
| Powerchain | |
| Розміри | 36 x 51 mm |
| Необхідна монтажна площа на рамі (мін.) | Монтаж на раму внутрішнього відчинення: 50/61 мм (для розпашної стулки DIN L), Монтаж на стулці внутрішнього відчинення: 30/41 мм (для розпашної стулки DIN R), Монтаж на раму зовнішнього відчинення: 50 мм |
| Необхідна монтажна площа на стулці (мін.) | Монтаж на раму внутрішнього відчинення: 40 мм, монтаж на дверному полотні внутрішнього відчинення: 50 мм, Монтаж на раму зовнішнього відчинення 30/41 мм (для розпашної стулки DIN R) |
| Швидкість відкриття RWA | 15 mm/s |
| Швидкість відкриття вентиляція | 5 mm/s |
| Швидкість зачинення (макс.) | 5 mm/s |
| Сила тиску (макс.) | 600 Н (залежно від ходу), див. діаграму співвідношення зусилля до відстані |
| Сила блокування (макс.) | 3000 N |
| Сила опору | 600 N |
| Вага стулки | 200 кг* |
| Зона перекривання | 0–23 мм (залежно від використання та набору кронштейнів) |
| Напруга під час роботи | 24 В ± 25 % |
| Робоча напруга | 24 V DC |
| Використання струму | 1.5 A |
| Використання струму згідно із застосуванням | Вентиляція (24 В): 1,2 A; RWA (18 В): 1,5 A |
| Споживана потужність | 36 W |
| Тривалість включення | 30 % |
| Спеціальна довжина з’єднувального кабелю | 5 m, 7.5 m |
| Мін. поперечний перетин жил | 0.75 mm² |
| Кількість жил кабелю. | 4 cores_UA |
| Робоча температура | -5 - 70 °C |
| Вид захисту | IP40 |
| Ступінь захисту | III |
| Функція синхронізації | Так |
| Регульована швидкість відкриття вентиляції | Так |
| Доступне додаткове блокування | Так |
| Спосіб додаткового блокування | Привод блокування |
| Спосіб скорочення ходу | Пристрій для регулювання, Заводські налаштування |
| Вимикання в кінцевому положенні висунуто | за допомогою електронного внутрішнього датчика положення |
| Вимикання в кінцевому положенні засунуто | електрично, за допомогою електричного струму |
| Вимкнення при перевантаженні | Так |
| Повне відчинення протягом 60 секунд | так, для ходу до 800 мм, включно з приводом блокування |
| Перевірено згідно з NRWG | Так |
| Додаткова інформація про обладнання для природного виведення диму та тепла | так, для ходу до 800 мм, включно з приводом блокування |
| Кількість синхронізацій приводів | 4 |
| Сумісний з шиною KNX | Так |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на дверному полотні | Так |
| Вікна з нижньою підвіскою, відчинення назовні, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на дверному полотні | Так |
| Вікна з розпашною стулкою, які відчиняються назовні, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення всередину, монтаж на дверному полотні | Так |
| Вікна з верхньою підвіскою, відчинення назовні, монтаж на рамі | Так |
| Мансардні вікна з відчиненням назовні | Так |
Завантаження
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

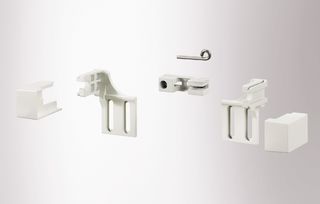

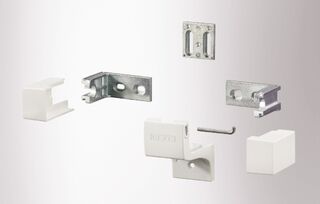

Варіанти та аксесуари
* Повідомлення про відображені продукти
Вказані вище продукти можуть відрізнятися за формою, типом, характеристиками та функціями (конструкція, розміри, доступність, дозволи, стандарти і т. д.) залежно від країни. З будь-яких питань звертайтесь до контактної особи GEZE або надішліть нам E-Mail .
