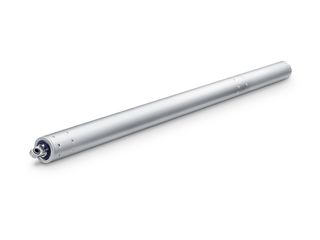

E 1500 N * Штоковий привод з вузькими габаритними розмірами для важких стулок фасадної та дахової зони
- Вузьке виконання та алюмінієвий корпус відповідають найвищим вимогам до дизайну
- Міцне та стійке проти корозії виконання із встановленою функцією демпфування в кінцевому положенні
- Для стулок шириною понад 1200 мм доступні комплекти приводів Syncro
- Численні консолі забезпечують монтаж незалежно від сторони на головних чи бокових кантах стулки
- Набір приводів Syncro без зовнішнього блока управління
Сфери застосування

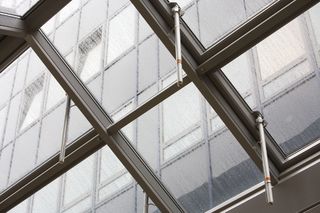

- Важкі віконні елементи у фасадній та даховій зоні
- Природна вентиляція, системи димо- та тепловідведення (RWA)
- Вікна, що відкриваються всередину та назовні, із стулками з нижньою підвіскою, з верхньою підвіскою або розпашними стулками, а також мансардні вікна
- Використовується в системах витягання та подачі повітря
- Встановлення на дерев’яних, ПВХ або металевих вікнах
Технічні характеристики продукту
| E 1500 N | |
| Розміри | 36 x 36 mm |
| Швидкість відкриття RWA | 4 mm/s |
| Швидкість відкриття вентиляція | 4 mm/s |
| Швидкість зачинення (макс.) | 4 mm/s |
| Сила блокування (макс.) | 5000 N |
| Сила стиснення | 1600 N |
| Сила опору | 1600 N |
| Напруга під час роботи | 24 В (+25 % до -20 %) |
| Робоча напруга | 24 V DC |
| Використання струму | 1.2 A |
| Споживана потужність | 29 W |
| Частота пульсації | 20 % |
| Тривалість включення | 30 % |
| Довжина з’єднувального кабелю | 2.5 m |
| Спеціальна довжина з’єднувального кабелю | 5 m, 10 m |
| Мін. поперечний перетин жил | 1 mm² |
| Кількість жил кабелю. | 3 cores_UA |
| Робоча температура | -5 - 75 °C |
| Вид захисту | IP65 |
| Ступінь захисту | III |
| Функція синхронізації | Так |
| Спосіб додаткового блокування | Привод блокування |
| Спосіб скорочення ходу | Заводські налаштування |
| Вимикання в кінцевому положенні висунуто | електронний |
| Вимикання в кінцевому положенні засунуто | електронний |
| Вимкнення при перевантаженні | Так |
| Повне відчинення протягом 60 секунд | так, для ходу до 300 мм |
| Кількість синхронізацій приводів | 4 |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на дверному полотні | Так |
| Вікна з нижньою підвіскою, відчинення назовні, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на дверному полотні | Так |
| Вікна з розпашною стулкою, які відчиняються назовні, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення всередину, монтаж на дверному полотні | Так |
| Вікна з верхньою підвіскою, відчинення назовні, монтаж на рамі | Так |
| Мансардні вікна з відчиненням назовні | Так |
