Механічні фрамужні відкривачі

OL 90 N Прилягаючий плаский фрамужний відмикач для фрамуг із шириною відкриття 170 мм

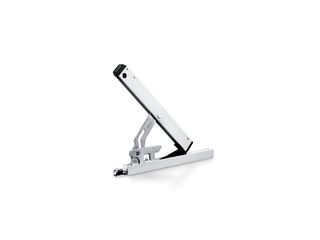

OL 90 N у відкритому положенні без кронштейна стулки
  • При використанні стулок будь-якої висоти досягається повна ширина відкриття 170 мм
  • Регульована ширина відкриття
  • Не потребує багато місця завдяки пласкій конструкції ножиць
  • Вбудована функція блокування стулки у ножицях забезпечує надійне блокування
  • Блокування відчеплення та ручний важіль, що закривається, для додаткової безпеки
  • Драйвер блокування та додаткове блокування підвищують рівень безпеки та герметичність
Показати більше
  • Прості ножиці, навішування або відчеплення за допомогою клавіші розблокування дозволяє очищувати вікна зсередини та ззовні
  • Конструктивні вузли, що постачаються в зібраному вигляді, полегшують монтаж
Наші контакти

OL 90 N

Сфери застосування

  • Комфортна та щоденна вентиляція приміщень і сходових клітин
  • Вікна з нижньою підвіскою, що відкриваються всередину
  • Можливе використання на прямокутному вікні також для вікон із верхньою підвіскою, що відкриваються всередину
  • Можливі особливі форми, наприклад, скошені, трикутні, круглі й аркові вікна
  • Можливість індивідуального застосування у різних сферах використання (носії стійок і рам, носії віконних відкосів тощо)
  • З’єднання та експлуатація багатьох вікон за допомогою носія з додатковим кутом
  • Автоматизація за допомогою електричного лінійного привода E 212
  • Встановлення на дерев’яних вікнах або вікнах з легкого металу або ПВХ
  • Монтаж на рамі

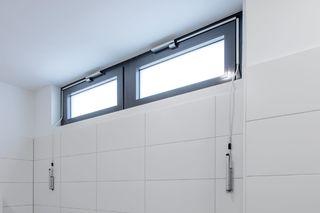

Варіанти монтажу у об’єктах і відео за посиланням

Плаский фрамужний відмикач OL 90 N З ручним важелем Плаский фрамужний відмикач верхнього розміщення з шириною відкривання 170 мм

Плаский фрамужний відмикач OL 90 N З ручним важелем

Плаский фрамужний відмикач верхнього розміщення з шириною відкривання 170 мм © GEZE GmbH

Технічні характеристики продукту

OL 90 N
Довжина 242 mm
Глибина 49 mm
Висота 16 mm
Ширина відкриття (макс.) 170 mm
Ширина стулки (мін.) 380 mm
Висота стулки (мін.) 250 mm
Вага стулки (макс.) 80 kg
Монтажний хід 54 mm
Можливість регулювання ширини відкривання (зменшення ходу) Умовно
Механізм блокування стулки вбудований у ножиці Так
Можливість відчеплення ножиць натисканням кнопки Так
Механізм блокування із захистом від злому (SKG) Так
Можливість зачинення на замок Так
Блокування відчеплення Так

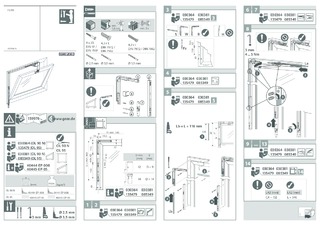

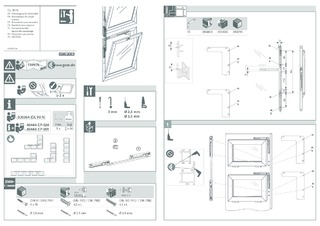

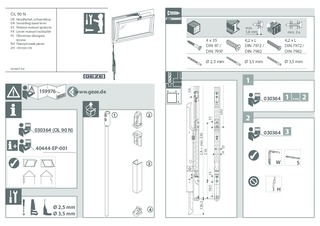

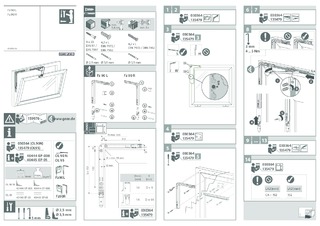

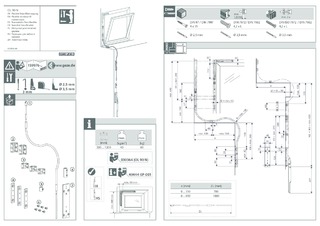

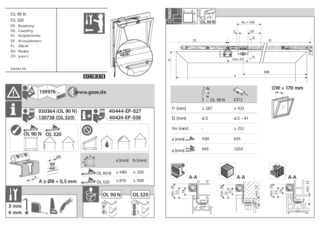

Завантаження
