Блоки управління системами димо- та тепловідведення

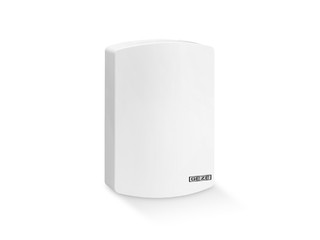

THZ N4 * Блок керування для сходової клітки у компактному корпусі для відведення диму та невеликих систем димо- та тепловідведення
- Компактна конструкція та привабливий дизайн у корпусі з ПВХ
- Максимальна варіативність використання завдяки численним можливостям налаштування параметрів
- Безпека та надійність, підтверджені Об’єднанням страхових компаній (VdS) та перевірені Об’єднанням технічного нагляду (TÜV)
- Можна об'єднати декілька блоків керування для сходової клітки за допомогою безпотенціальних контактів
- Швидке та просте введення в експлуатацію з терміналом обслуговування ST 220
- Швидкий та простий монтаж
Сфери застосування
- Димовидалення з прогонів
- Для невеликих рішень з систем димо- та тепловидалення з однією протипожежною зоною
- Можливості підключення сигналізаторів диму, кнопки FT 4, контакту системи пожежного сповіщення, перемикача режимів вентиляції та сенсорів погоди
- Для приводів систем димо- та тепловидалення із загальним рівнем споживання електроенергії 4,5 А
- Управління електромоторними приводами 24 В для системи димо- та тепловидалення у випадку пожежі
- Управління контрольованою природною вентиляцією
- Можливе встановлення в новобудовах та в старих будинках

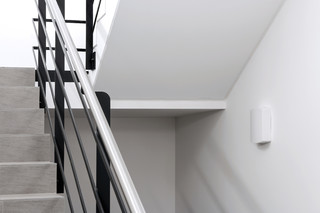

Варіанти монтажу у об’єктах і відео за посиланням
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Технічні характеристики продукту
| THZ N4 | |
| Розміри | 193 x 285 x 89 mm |
| Ширина | 193 mm |
| Висота | 285 mm |
| Глибина | 89 mm |
| Матеріал | ПВХ |
| Колір | білий RAL 9016 |
| Вид захисту | IP30 |
| Робоча температура | -5 - 40 °C |
| Робоча напруга | 230 V AC |
| Споживана потужність (макс.) | 120 W |
| Поперечний переріз з’єднання / мережа | 1.5 mm² |
| Вихідна напруга | 24 V DC +/-15% |
| Частота пульсації | 2 % |
| Вихідний струм (макс.) | 4.5 A |
| Тривалість включення при максимальному вихідному струмі | 30 % |
| Поперечний переріз з’єднання кабелю двигуна | 4 mm² |
| Ємність акумулятора | 2.3 Ah |
| Тривожні групи | 1 |
| Вентиляційні групи | 1 x |
| Будування мереж з декількох блоків керування | Переадресація сигналів Тривога та Скидання при підключенні до 10 блоків керування |
| Доступні сигнальні виходи | 3 параметрованих сигнальних контакти |
| Налаштування параметрів систем керування | Сервісні кнопки та 5 світлодіодів або ST 220 |
| Відповідність стандартам | EN 12101-10, ISO 21927-9 |
| Допуски | VdS |
Завантаження
Блок керування для сходової клітки THZ
LABELLING OBLIGATION:
© GEZE GmbH
THZ N4 emergency power control unit, SHEV
LABELLING OBLIGATION:
© GEZE GmbH
Варіанти та аксесуари
* Повідомлення про відображені продукти
Вказані вище продукти можуть відрізнятися за формою, типом, характеристиками та функціями (конструкція, розміри, доступність, дозволи, стандарти і т. д.) залежно від країни. З будь-яких питань звертайтесь до контактної особи GEZE або надішліть нам E-Mail .
