Блоки управління системами димо- та тепловідведення

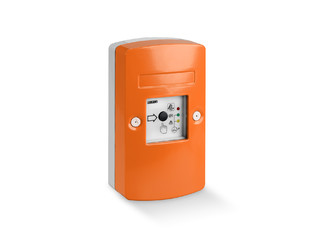

THZ Comfort N4 Блок керування для сходової клітки у міцному металевому корпусі з кнопкою управління системи димо- та тепловідведення та вентиляції з підсвічуванням для відведення диму та невеликих систем димо- та тепловідведення
- Компактна конструкція та привабливий дизайн у надміцному металевому корпусі
- Більш безпечно завдяки вбудованій кнопці управління з підсвічуванням системи димо- та тепловидалення та вентиляції
- Регульована задня підсвітка кнопки управління системи димо- та тепловидалення
- Безпека та надійність, підтверджені Об’єднанням страхових компаній (VdS) та перевірені Об’єднанням технічного нагляду (TÜV)
- Максимальна варіативність використання завдяки численним можливостям налаштування параметрів
- Швидке та просте введення в експлуатацію з терміналом обслуговування ST 220
- Мінімальні витрати на встановлення завдяки вбудованим кнопкам
- З'єднання декількох систем керування прогоном можливе через безпотенційні контакти
Блок керування для сходової клітки у міцному металевому корпусі з кнопкою управління системи димо- та тепловідведення та вентиляції з підсвічуванням для відведення диму та невеликих систем димо- та тепловідведення
Application Areas
- Димовидалення з прогонів
- Для невеликих рішень з систем димо- та тепловидалення з однією протипожежною зоною
- Можливості підключення сигналізаторів диму, кнопки FT 4, контакту системи пожежного сповіщення, перемикача режимів вентиляції та сенсорів погоди
- Для приводів систем димо- та тепловидалення із загальним рівнем споживання електроенергії 4,5 А
- Управління електромоторними приводами 24 В для системи димо- та тепловидалення у випадку пожежі
- Управління контрольованою природною вентиляцією
- Можливе встановлення в новобудовах та в старих будинках

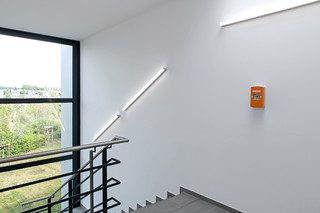

Installation situations in reference objects and videos
Technical data
THZ Comfort N4 | |
Розміри | 140 x 248 x 85 mm |
Ширина | 140 mm |
Висота | 248 mm |
Глибина | 85 mm |
Матеріал | Алюмінієве лиття під тиском |
Вид захисту | IP30 |
Робоча температура | -5 - 40 °C |
Робоча напруга | 230 V AC |
Споживана потужність (макс.) | 120 W |
Поперечний переріз з’єднання / мережа | 1.5 mm² |
Вихідна напруга | 24 V DC +/-15% |
Частота пульсації | 2 % |
Вихідний струм (макс.) | 4.5 A |
Тривалість включення при максимальному вихідному струмі | 30 % |
Поперечний переріз з’єднання кабелю двигуна | 4 mm² |
Ємність акумулятора | 2.3 Ah |
Тривожні групи | 1 |
Вентиляційні групи | 1 x |
Будування мереж з декількох блоків керування | Переадресація сигналів Тривога та Скидання при підключенні до 10 блоків керування |
Доступні сигнальні виходи | 3 параметрованих сигнальних контакти |
Налаштування параметрів систем керування | Сервісні кнопки та 5 світлодіодних датчиків або ST220 |
Відповідність стандартам | EN 12101-10 |
Допуски | VdS |
