TS 550 NV

Корпус замикача TS 550 NV * Фундамент підлогового зачинювача EN 3-6 із вбудованим фіксатором

TS 550 NV Підлогові зачинювачі для одностулкових навісних розпашних / маятникових дверей
  • Плавне регулювання сили закривання
  • Швидкість зачинення регулюється через клапани зверху
  • Кінцеве дотискання регулюється зверху за допомогою клапанів
  • Демпфування відкриття регулюється зверху за допомогою клапанів
  • Затримка закривання регулюється через клапан зверху
  • Механічно зафіксована позиція з кутом фіксації 85°–165°
Показати більше
  • Зачинювач для дверей, що відкриваються вправо та вліво
Наші контакти

Корпус замикача TS 550 NV

Сфери застосування

  • Право- та лівосторонні навісні розпашні двері
  • Навісні розпашні двері із шириною стулки до 1 400 мм
  • Для стулок вагою до 300 кг

Технічні характеристики продукту

Корпус замикача TS 550 NV
Використання на розкривних/маятникових дверях Навісні двері, Маятникові двері
Кут відкриття (макс.) 170 °
Сила закривання згідно з EN 1154 EN 3 - 6
Ширина стулки (макс.) 1400 mm
Вага стулки (макс.) 300 kg
Напрямок згідно з DIN зліва/справа
Відповідність стандартам EN 1154:1996/A1:2002/AC:2006
Довжина 342 mm
Ширина 82 mm
Висота 54 mm
Діапазон довжини облаштування цементного ящику 9 mm
Діапазон ширини облаштування цементного ящику 10 mm
Діапазон висоти облаштування цементного ящику 6 mm
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття зафіксовано механічно
Інтегрована затримка закривання Так
Позиція регулювання сили закривання Зверху
Клапан захисту від перевантаження Так
Термостабільні клапани Так
Здійснення закривання від 170 °
Фіксатор Механічні
Фіксатор вмикається та вимикається Так
Фіксатор перекриваний Так

Завантаження

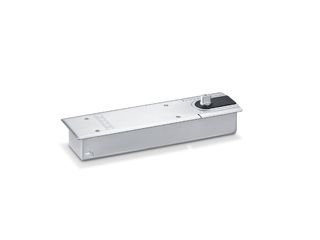

TS 550 NV Фотографія продукту (51797)
LABELLING OBLIGATION:  © GEZE GmbH

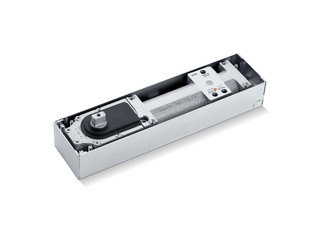

Корпус замикача TS 550 NV Фотографія продукту (1657192)
LABELLING OBLIGATION:  © GEZE GmbH

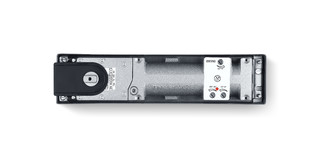

GEZE TS 550 NV closer Фотографія продукту (1583372)
LABELLING OBLIGATION:  © GEZE GmbH

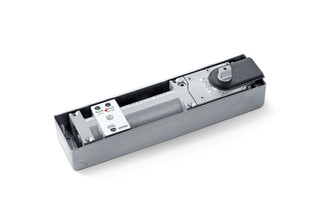

GEZE TS 550 NV closer Фотографія продукту (1583373)
LABELLING OBLIGATION:  © GEZE GmbH
Корпус замикача TS 550 NV Паспорт виробу UK
Інструкція з монтажу (760701)
Інструкція з монтажу (767907)

Варіанти та аксесуари

* Повідомлення про відображені продукти

Вказані вище продукти можуть відрізнятися за формою, типом, характеристиками та функціями (конструкція, розміри, доступність, дозволи, стандарти і т. д.) залежно від країни. З будь-яких питань звертайтесь до контактної особи GEZE або надішліть нам E-Mail .
