E 250 NT Штоковий привод компактної конструкції з широким спектром застосування
- Плавне регулювання ходу привода та індивідуальної швидкості проходу для вентиляції та системи димо- та тепловідведення
- Синхронне управління приводами (до чотирьох) без зовнішнього керування
- Просте перемикання режиму роботи (Solo та Syncro, Master/Slave) за допомогою Dip-перемикача
- IQ windowdrive — інтелектуальна система керування приводами
- Перевірено як обладнання для природного відведення диму та тепла (NRWG) згідно з EN 12101-2
Штоковий привод компактної конструкції з широким спектром застосування
Сфери застосування
- Система димо- та тепловідведення (RWA) та природна вентиляція (24 В) для безпосередньої зміни положення стулок у фасадній та даховій зоні
- Вікна, що відкриваються всередину та назовні, із стулками з нижньою підвіскою, з верхньою підвіскою або розпашними стулками, а також мансардні вікна
- Використовується в системах витягання та подачі повітря
- Модель E 250 NT — лише для сухих приміщень, модель E 250 NT AB — для захищеного зовнішнього простору (наприклад, ґанків)
- Встановлення на дерев’яних, ПВХ або металевих вікнах
Варіанти монтажу у об’єктах і відео за посиланням

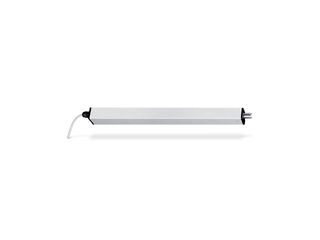

Штоковий привод E 250 NT
Штоковий привод E 250 NT штоковий привод компактної конструкції широкого спектру застосування, встановлений в житловому будинку © GEZE GmbH
Штоковий привод E 250 NT встановлений в офісній будівлі
E 250 NT — це компактний штоковий електропривод з великою областю застосування, наприклад, в системах димо - і тепловідведення і природної вентиляції для безпосереднього розташування в області фасадів і дахів. Крім того, його можна встановлювати також на вікнах, що відкриваються всередину і назовні, зі стулками з нижньою та верхньою підвісками, а також з розпашними стулками. © Jürgen Pollak / GEZE GmbH
E 250 NT
Штоковий привод для особливо важких мансардних вікон. Природна вентиляція, система димо- та тепловідведення (RWA), пристрій димо- та тепловідведення природної дії (NRWG). Встановлення на дерев’яних, металевих вікнах або вікнах з ПВХ. Міцна і стійка до корозії конструкція з вбудованим демпфером кінцевого положення. Алюмінієвий корпус для найвибагливіших дизайнерських уподобань. © GEZE GmbH
Технічні характеристики продукту
| E 250 NT | |
| Доступна довжина ходу | 100 mm, 150 mm, 200 mm, 230 mm, 300 mm, 500 mm, 750 mm, 1000 mm |
| Швидкість відкриття RWA | 5,7 мм/с, хід 500: 9,5 мм/с |
| Швидкість відкриття вентиляція | 5 mm/s |
| Сила тиску (макс.) | 750 Н |
| Сила блокування (макс.) | 2000 N |
| Сила стиснення | 750 N |
| Сила опору | 750 N |
| Напруга під час роботи | 24 В ± 25 % |
| Робоча напруга | 24 V DC |
| Використання струму | 1.3 A |
| Використання струму згідно із застосуванням | Вентиляція (24 В): 0,9 A; RWA (18 В): 1,0 A Хід 500: Вентиляція (24 В): 1,1 A; RWA (18 В): 1,3 A |
| Споживання потужності | 20 W |
| Тривалість включення | 30 % |
| Довжина з’єднувального кабелю | 2 m |
| Спеціальна довжина з’єднувального кабелю | 5 m, 7.5 m |
| Мін. поперечний перетин жил | 0.75 mm² |
| Кількість жил кабелю. | 4 cores_UA |
| Робоча температура | -5 - 70 °C |
| Вид захисту | IP65 |
| Ступінь захисту | III |
| Функція синхронізації | Так |
| Доступне додаткове блокування | Так |
| Спосіб додаткового блокування | Привод блокування |
| Спосіб скорочення ходу | Пристрій для регулювання, Заводські налаштування |
| Вимикання в кінцевому положенні висунуто | за допомогою електронного внутрішнього датчика положення |
| Вимикання в кінцевому положенні засунуто | електронним способом, через траєкторію та навантаження |
| Вимкнення при перевантаженні | Так |
| Повне відчинення протягом 60 секунд | так, для ходу до 500 мм |
| Перевірено згідно з NRWG | Так |
| Додаткова інформація про обладнання для природного виведення диму та тепла | так, для ходу до 500 мм |
| Кількість синхронізацій приводів | 4 |
| Сумісний з шиною KNX | Так |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з нижньою підвіскою, відчинення всередину, монтаж на дверному полотні | Так |
| Вікна з нижньою підвіскою, відчинення назовні, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на рамі | Так |
| Вікна з розпашною стулкою, які відчиняються всередину, монтаж на дверному полотні | Так |
| Вікна з розпашною стулкою, які відчиняються назовні, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення всередину, монтаж на рамі | Так |
| Вікна з верхньою підвіскою, відчинення всередину, монтаж на дверному полотні | Так |
| Вікна з верхньою підвіскою, відчинення назовні, монтаж на рамі | Так |
| Мансардні вікна з відчиненням назовні | Так |
