Ковзаюча тяга двостулкова

TS 5000 R-ISM/0 * Система зачинювачів з шиною ковзання для двостулкових дверей із вбудованим регулюванням порядку закривання й датчиком диму, без електричної фіксації

Система зачинювачів TS 5000 R-ISM/0 SoftCloser/ECline з HM Зачинювач верхнього розташування з шиною ковзання для двостулкових дверей з регулюванням послідовності закривання, датчиком диму та з вбудованим демпфуванням відкриття, що різко пригальмовує відкриті двері.
  • Система з двох зачинювачів TS 5000 і ковзна тяга R-ISM/0 без електричної фіксації
  • Плавне регулювання сили закривання EN2-6
  • Робоча напруга 230 В змінного струму
  • Функція координації послідовності закривання фіксує рухому стулку в положенні очікування, доки не зачиниться стаціонарна стулка
  • Вбудований блок керування з датчиком диму, індикацією забруднення та супроводом порогу тривоги
  • Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
Показати більше
  • Можливе індивідуальне налаштування швидкості зачинення
  • Вбудоване демпфування відкриття, загальмовує різко відчинені двері
  • Візуальна індикація сили закривання для полегшення контролю під час регулювання
  • Усі функції регулюються спереду
Наші контакти

TS 5000 R-ISM/0

Сфери застосування

  • Протипожежні та димозахисні двері
  • Двостулкові розпашні двері із петлями зліва або справа
  • Можливе симетричне та асиметричне розташування дверей
  • Навісні двері з відстанню між петлями до 2 800 мм та шириною стулки до 1 400 мм
  • Мінімальна відстань між петлями 1500 мм, мінімальна ширина рухомої стулки 875 мм та стаціонарної стулки 400 мм
  • Системи фіксації з магнітом (як приладдя) і датчиками диму (вбудовані в ковзну тягу)
  • Монтаж на дверному полотні з боку, де розташовані дверні петлі

Технічні характеристики продукту

TS 5000 R-ISM/0
Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм 1400 mm
Ширина стулки (макс.) 1400 mm
Вид монтажу Монтаж на дверному полотні з боку, де розташовані дверні петлі
Кут відкриття (макс.) 180 °
Вхідна напруга 230 В змінного струму
Частота напруги живлення 50 Hz
Мінімальна відстань між петлями 1500 mm
Мінімальна ширина нерухомої стулки 400 mm
Придатність протипожежних дверей Так
Регульована сила закривання Так, плавно (безступінчасто)
Регульована швидкість зачинення Так
Регульоване кінцеве дотискання Так, через клапан
Інтегроване демпфування відкриття Так, регулюється за допомогою гідравліки
Позиція регулювання сили закривання Передній
Візуальна індикація сили закривання Так
Фіксатор Електричний
Фіксатор на рухомій/стаціонарній стулці Опціонально / Опціонально
Кут фіксації 180 °
Інтегрований датчик диму Так
Вбудована координація послідовності закривання Так

Завантаження

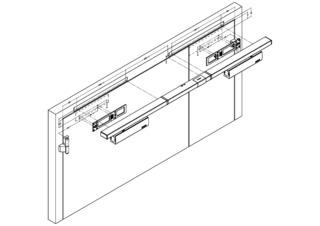

GEZE 3D-модель TS 5000 R-ISM Монтажна панель (.stp | 5 MB)

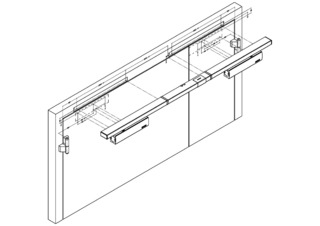

GEZE 3D-модель TS 5000 R-ISM Монтажна панель (.stp | 9 MB)
Система зачинювачів TS 5000 R-ISM/0 SoftCloser/ECline з HM

LABELLING OBLIGATION:  © GEZE GmbH

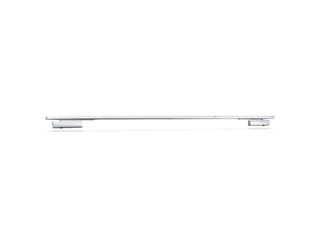

Фотографія продукту (47699)

Варіанти та аксесуари

Магнітна контактна плата
Деталі

Контактна суміжна пластина базова модель

Стандартна модель, монтована на гуму

Опис продукту
Магнітна контактна плата з пружинним буфером
Деталі

Контактна панель пружинного амортизатора

Модель з пружинним амортизатором

Опис продукту
Магнітна контактна плата з шарніром
Деталі

Шарнір контактної панелі

Модель з регульованим шарніром

Опис продукту
