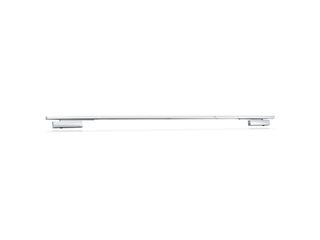

TS 5000 L-R-ISM Система дверних замикачів із ковзаючою тягою для монтажу з боку навпроти дверних петель, для двостулкових дверей системи «Антипаніка», із відстанню між петлями до 2 800 мм, з вбудованим регулюванням порядку закривання, електричною фіксацією та блоком управління з датчиком диму
- Система з двома зачинювачами TS 5000 L та ковзаючою тягою R-ISM
- Плавне регулювання сили закривання EN2-6
- Робоча напруга 230 В змінного струму
- Електрична фіксація у ковзаючій тязі з кутом фіксації від 80°
- Електрична фіксація у ковзаючій тязі з кутом фіксації 80°–130°
- Функція координації послідовності закривання фіксує рухому стулку в положенні очікування, доки не зачиниться стаціонарна стулка
- Вбудований блок керування з датчиком диму, сигнал якої у випадку пожежі автоматично зачиняє двері
- Датчик диму з індикацією забруднення та супроводом порогу тривоги
- Можливість підключення додаткових сигналізаторів диму
- Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
- Можливе індивідуальне налаштування швидкості зачинення
- Вбудоване демпфування відкриття, загальмовує різко відчинені двері
- Візуальна індикація сили закривання для полегшення контролю під час регулювання
- Усі функції регулюються спереду
Система дверних замикачів із ковзаючою тягою для монтажу з боку навпроти дверних петель, для двостулкових дверей системи «Антипаніка», із відстанню між петлями до 2 800 мм, з вбудованим регулюванням порядку закривання, електричною фіксацією та блоком управління з датчиком диму
Application Areas
- Протипожежні та димозахисні двері
- Двостулкові розкривні двері
- Можливе симетричне та асиметричне розташування дверей
- Навісні двері з відстанню між петлями до 2 800 мм та шириною стулки до 1 400 мм
- Мінімальна відстань між петлями 1 560 мм, мінімальна ширина рухомої стулки 905 мм, а нерухомої стулки 380 мм
- Монтаж на дверному полотні навпроти дверних петель
Installation situations in reference objects and videos

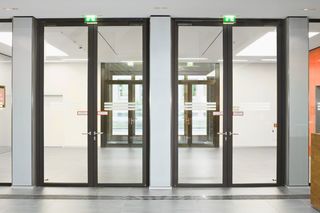

Зачинювач дверей TS 5000 L-R-ISM, встановлено в будівлі Generali Deutschland AG в Кельні.
Зачинювач верхнього розташування TS 5000 L-R-ISM для двоостулкових дверей з вбудованою невидимою координацією послідовності закривання, встановлюється на дверній стулці з боку навпроти дверних петель. У разі пожежі спрацьовує вбудований сигналізатор диму, і двері автоматично закривається. © Lothar Wels / GEZE GmbH

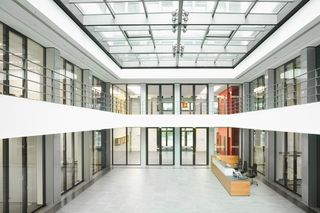

Зачинювач дверей TS 5000 L-R-ISM, встановлено в будівлі Generali Deutschland AG в Кельні.
Зачинювач верхнього розташування TS 5000 L-R-ISM для двоостулкових дверей з вбудованою невидимою координацією послідовності закривання, встановлюється на дверній стулці з боку навпроти дверних петель. У разі пожежі спрацьовує вбудований сигналізатор диму, і двері автоматично закривається. © Lothar Wels / GEZE GmbH
Зачинювач дверей TS 5000 L-R-ISM, встановлено в будівлі Generali Deutschland AG в Кельні.
Зачинювач верхнього розташування TS 5000 L-R-ISM для двоостулкових дверей з вбудованою невидимою координацією послідовності закривання, встановлюється на дверній стулці з боку навпроти дверних петель. У разі пожежі спрацьовує вбудований сигналізатор диму, і двері автоматично закривається. © Lothar Wels / GEZE GmbH
Technical data
| TS 5000 L-R-ISM | |
| Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм | 1400 mm |
| Ширина стулки (макс.) | 1400 mm |
| Вид монтажу | Монтаж на дверному полотні навпроти дверних петель |
| Кут відкриття (макс.) | 130 ° |
| Вхідна напруга | 230 В змінного струму |
| Частота напруги живлення | 50 Hz |
| Мінімальна відстань між петлями | 1560 mm |
| Мінімальна ширина нерухомої стулки | 380 mm |
| Придатність протипожежних дверей | Yes |
| Регульована сила закривання | Так, плавно (безступінчасто) |
| Регульована швидкість зачинення | Так |
| Регульоване кінцеве дотискання | Так, через клапан |
| Інтегроване демпфування відкриття | Так, регулюється за допомогою гідравліки |
| Позиція регулювання сили закривання | Передній |
| Оптична індикація сили закривання | Так |
| Фіксатор | Електричний |
| Фіксатор на рухомій/стаціонарній стулці | Так / Так |
| Кут фіксації | 80 ° |
| Інтегрований датчик диму | Yes |
| Вбудована координація послідовності закривання | Так |
