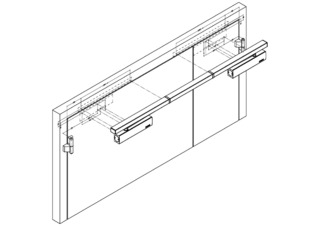

TS 5000 ISM Система дверних зачинювачів верхнього розташування з шиною ковзання, для двостулкових дверей з координацією послідовності закривання
- Система з двох дверних замикачів TS 5000 та ковзаючою тягою ISM
- Плавне регулювання сили закривання EN2-6
- Можливе використання для дверей з петлями праворуч та ліворуч без перемикання
- Функція координації послідовності закривання фіксує рухому стулку в положенні очікування, доки не зачиниться стаціонарна стулка
- Гідравлічний кінцевий дохлоп, що прискорює рух дверей незадовго до досягнення закритого стану
- Можливе індивідуальне налаштування швидкості зачинення
- Вбудоване демпфування відкриття, загальмовує різко відчинені двері
- Візуальна індикація сили закривання для полегшення контролю під час регулювання
- Усі функції регулюються спереду
Система дверних зачинювачів верхнього розташування з шиною ковзання, для двостулкових дверей з координацією послідовності закривання
Сфери застосування
- Протипожежні та димозахисні двері
- Двостулкові розкривні двері
- Можливе симетричне та асиметричне розташування дверей
- Навісні двері з відстанню між петлями до 2 800 мм, шириною стулки 1 400 мм, довжиною до 3 200 мм
- Мінімальна відстань між петлями 1 300 мм, мінімальна ширина стаціонароної стулки 400 мм
- Монтаж на дверному полотні з боку, де розташовані дверні петлі
Варіанти монтажу у об’єктах і відео за посиланням
Зачинювач дверей TS 5000 та 3000 ISM у медичному військовому інституті
Зачинювач дверей TS 5000 Цей зачинювач для одностулкових дверей має чітку лінію. Схвалено для установки на протипожежних та димозахисних дверях, а також для встановлення 3000 ISM у військово-медичному інституті у Варшаві, Польща. © Łukasz Janicki / GEZE GmbH
Зачинювач верхнього розташування з шиною ковзання TS 5000 ISM, Побудовано в текстильному і промисловому музеї в Аугсбурзі.
Зачинювач дверей для двостулкових дверей з координацією послідовності зачинення і вбудованим механізмом демпфування відкриття, який пригальмовує двері, зачинені із значним зусиллям. © Dirk Wilhelmy / GEZE GmbH
Зачинювач верхнього розташування з шиною ковзання TS 5000 ISM, встановлено в будівлі Rheinlandhaus в Кельні.
Зачинювач дверей для двостулкових дверей з координацією послідовності зачинення і вбудованим механізмом демпфування відкриття, який пригальмовує двері, зачинені із значним зусиллям. © Lothar Wels / GEZE GmbH
Зачинювач верхнього розташування з шиною ковзання TS 5000 ISM, встановлено в будівлі Rheinlandhaus в Кельні.
Зачинювач дверей для двостулкових дверей з координацією послідовності зачинення і вбудованим механізмом демпфування відкриття, який пригальмовує двері, зачинені із значним зусиллям. © Lothar Wels / GEZE GmbH
Зачинювач верхнього розташування з шиною ковзання TS 5000 ISM, встановлено в будівлі Rheinlandhaus в Кельні
Зачинювач дверей для двостулкових дверей з координацією послідовності зачинення і вбудованим механізмом демпфування відкриття, який пригальмовує двері, зачинені із значним зусиллям. © Lothar Wels / GEZE GmbH
Технічні характеристики продукту
| TS 5000 ISM | |
| Безбар’єрний відповідно до DIN 18040 для стулок шириною (макс.), мм | 1100 mm |
| Ширина стулки (макс.) | 1400 mm |
| Вид монтажу | Монтаж на дверному полотні з боку, де розташовані дверні петлі |
| Кут відкриття (макс.) | 180 ° |
| Мінімальна відстань між петлями | 1300 mm |
| Мінімальна ширина нерухомої стулки | 400 mm |
| Придатність протипожежних дверей | Так |
| Регульована сила закривання | Так, плавно (безступінчасто) |
| Регульована швидкість зачинення | Так |
| Регульоване кінцеве дотискання | Так, через клапан |
| Інтегроване демпфування відкриття | Так, регулюється за допомогою гідравліки |
| Позиція регулювання сили закривання | Передній |
| Візуальна індикація сили закривання | Так |
| Фіксатор | Опціонально |
| Вбудована координація послідовності закривання | Так |
