Лазерний сканер

GC 342 * Лазерний сканер для безпечної експлуатації автоматичних дверей та вікон з інтегрованим затемненням об’єкта та стін

GC 342 Лазерний сканер, Одиночний датчик праворуч compact safety sensor, safeguarding
  • Компактний захисний датчик
  • Поле виявлення невеликих отворів забезпечує захист дверних стулок шириною до 1600 мм
  • Вбудована функція об’єктного вирівнювання та затемнення стіни при максимальному відчиненні дверей
  • Поле безпеки на основному канті закриття стулки розширюється автоматично залежно від кута відчинення
  • Автоматизоване навчання системи натисканням кнопки
  • Захист від затискання та порізів об краї у автоматизованих вікнах
Наші контакти

GC 342

Сфери застосування

  • Забезпечення безпечної експлуатації автоматичних поворотних та карусельних дверей
  • Внутрішні та зовнішні двері
  • Використовується для широких дверей з шириною стулки до 1 600 мм
  • Специфічне покриття підлоги, наприклад, відображаюча поверхня, килимок для взуття, металеві рейки
  • Використовується для дверей із суцільною вертикальною штанговою ручкою
  • Безпечна експлуатація головних та бокових кантів стулки автоматизованих вікон

Варіанти монтажу у об’єктах і відео за посиланням

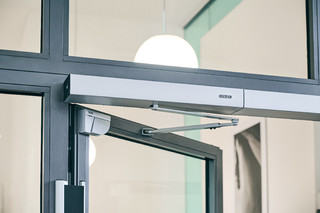

GEZE Powerturn F / R з лазерним сканером GC 3 42 Найбільший науковий центр в Німеччині «experimenta» в Хейльбронні. Оснащений інноваційними Geze технологіями, він пропонує своїм відвідувачам унікальний світ знань і досвіду.

GEZE Powerturn F / R з лазерним сканером GC 3 42

Найбільший науковий центр в Німеччині «experimenta» в Хейльбронні. Оснащений інноваційними Geze технологіями, він пропонує своїм відвідувачам унікальний світ знань і досвіду. © Jürgen Pollak / GEZE GmbH

Технічні характеристики продукту

GC 342
Розміри 143 x 86 x 40 mm
Технологія Лазерний сканер, вимірювання часу поширення світла
Кількість AIR-світлових завіс 1
Робоча напруга 12-24 V DC ± 15%
Напруга перемикання 42 V
Струм перемикання 100 mA
Вихід Безпотенційні релейні контакти, 2 шт.
Вид захисту IP54
Довжина з’єднувального кабелю 2500 mm
Монтажна висота (мін.) 1500 mm
Монтажна висота (макс.) 3870 mm
Час реакції Безпечна експлуатація дверної стулки: <50 мс / ділянка захисту пальців: <90 мс
Робоча температура -30 - 60 °C
Вологість повітря 0–95 % відносно, без конденсування
Відповідність стандартам DIN 18650, EN 16005

Завантаження

!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION:  © Nico Walke / GEZE GmbH

Умови монтажу (2274901)
!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!

LABELLING OBLIGATION:  © Nico Walke / GEZE GmbH

Умови монтажу (2274905)
GC 342 Лазерний сканер

LABELLING OBLIGATION:  © GEZE GmbH

Умови монтажу (1125370)
GEZE Powerturn F / R з лазерним сканером GC 342

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Умови монтажу (1224067)
GEZE Slimdrive EMD IS з лазерним сканером GC 342

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Умови монтажу (1224076)
Slimdrive EMD з лазерним сканером GC 342 і блоком управління дверима TZ 320

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Умови монтажу (1259235)
GC 342 Комплект лазерного сканера

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (666541)
GC 342 Комплект лазерного сканера

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (666539)
GC 342 Лазерний сканер, Одиночний датчик зліва

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (666535)
GC 342 Лазерний сканер, Одиночний датчик зліва

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (666536)
GC 342 Лазерний сканер, Одиночний датчик зліва

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (666534)
GC 342 Лазерний сканер, Одиночний датчик праворуч

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (666537)
GC 342 Лазерний сканер, Одиночний датчик праворуч

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (666538)
GC 342 Лазерний сканер, Одиночний датчик праворуч

LABELLING OBLIGATION:  © GEZE GmbH

Фотографія продукту (1804434)

Варіанти та аксесуари

GC 342 Протипожежний захист, перехідник
Аксесуари

Адаптери протипожежного захисту GC 342/GC 342+

Необхідний для прокладання з’єднувального кабелю з боку, де розташовані дверні петлі/боку навпроти дверних петель при діаметрі отвору 5 мм

Опис продукту
GC 342 Retrofit Інтерфейс
Аксесуари

Інтерфейс GC 342 Retrofit

Для простого та швидкого прокладання проводки сенсорів до дверей із проводкою

Опис продукту
GC 342 Захисний кожух, комплект
Аксесуари

Комплект захисних кришок GC 342

Для запобігання активації в разі використання радарних датчиків, встановлених біля сенсора

Опис продукту
