Ідентифікаційний номер
|
назва
|
Опис
|
Розміри передньої замкової панелі
|
Розміри
|
Робоча напруга
|
Напрямок згідно з DIN
|
Вид монтажу
|
Попереднє навантаження язичка замка
|
Контакт зворотнього зв’язку дверей
|
Глибина заходу заскочки
|
Робочий струм
|
Вид захисту
|
Матеріал
|
Відповідає Директиві щодо електричних замків для дверей виходів для евакуації (EltVTR)
|
Форма
|
| 158907 |

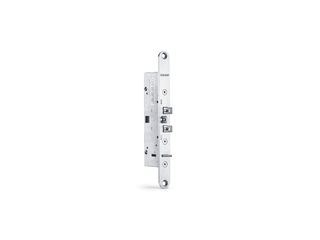

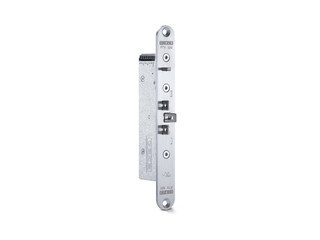

Блокування евакуаційних виходів FTV 320 |
Передня замкова панель 22 x 220 x 3 мм, прямокутна для дверей з трубчастою рамою / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
22 x 220 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
прямокутний |
| 158908 |
Блокування евакуаційних виходів FTV 320 |
Передня замкова панель 24 x 200 x 3 мм, прямокутна для дверей з трубчастою рамою / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
24 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
прямокутний |
| 158906 |
Блокування евакуаційних виходів FTV 320 |
Передня замкова панель 20 x 200 x 3 мм, кругла для дверей із суцільного полотна (дерево) / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
20 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
круглий |
| 158911 |
Блокування евакуаційних виходів FTV 320 |
Замкова панель 30 x 200 x 3 мм, кутова, для дверей з трубчастою рамою / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
30 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
прямокутний |
| 158914 |
Блокування евакуаційних виходів FTV 320 |
Передня замкова панель із напрямною дверного затвору 35 x 200 x 3 мм, прямокутна, версія для заміни FTÖ 331 / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
35 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
прямокутний |
| 158912 |
Блокування евакуаційних виходів FTV 320 |
Кутова замкова панель 30 x 48 x 220 x 3 мм, прямокутна Варіант заміни FTÖ 331 / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
30 x 48 x 220 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
прямокутний |
| 158910 |
Блокування евакуаційних виходів FTV 320 |
Передня замкова панель 28 x 200 x 3 мм, прямокутна для дверей з трубчастою рамою / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
28 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
прямокутний |
| 158909 |
Блокування евакуаційних виходів FTV 320 |
Передня замкова панель 24 x 200 x 3 мм, кругла для дверей із суцільного полотна (сталь) / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
24 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
круглий |
| 158913 |
Блокування евакуаційних виходів FTV 320 |
Передня замкова панель 25 x 200 x 3 мм, прямокутна, версія для заміни FTÖ 331 / Передня замкова панель постачається в зібраному вигляді Напрямок згідно з DIN: Л/П, універсальний Розміри FTV 320: 15 x 139 x 37 мм Виконання: Струм спокою Робоча напруга: 24 В постійного струму Споживання струму, заблоковано: 100 мА Міцність проти зламу: мін. 5 кН Попереднє навантаження язичка замка: мін. 3 кН Робоча температура: від -20 до +60 °C |
25 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
зліва/справа |
у дверній рамі, у дверному полотні |
3000 N |
Так |
6 mm |
0 |
IP30 |
Сталь, прецизійне лиття |
Так |
прямокутний |
